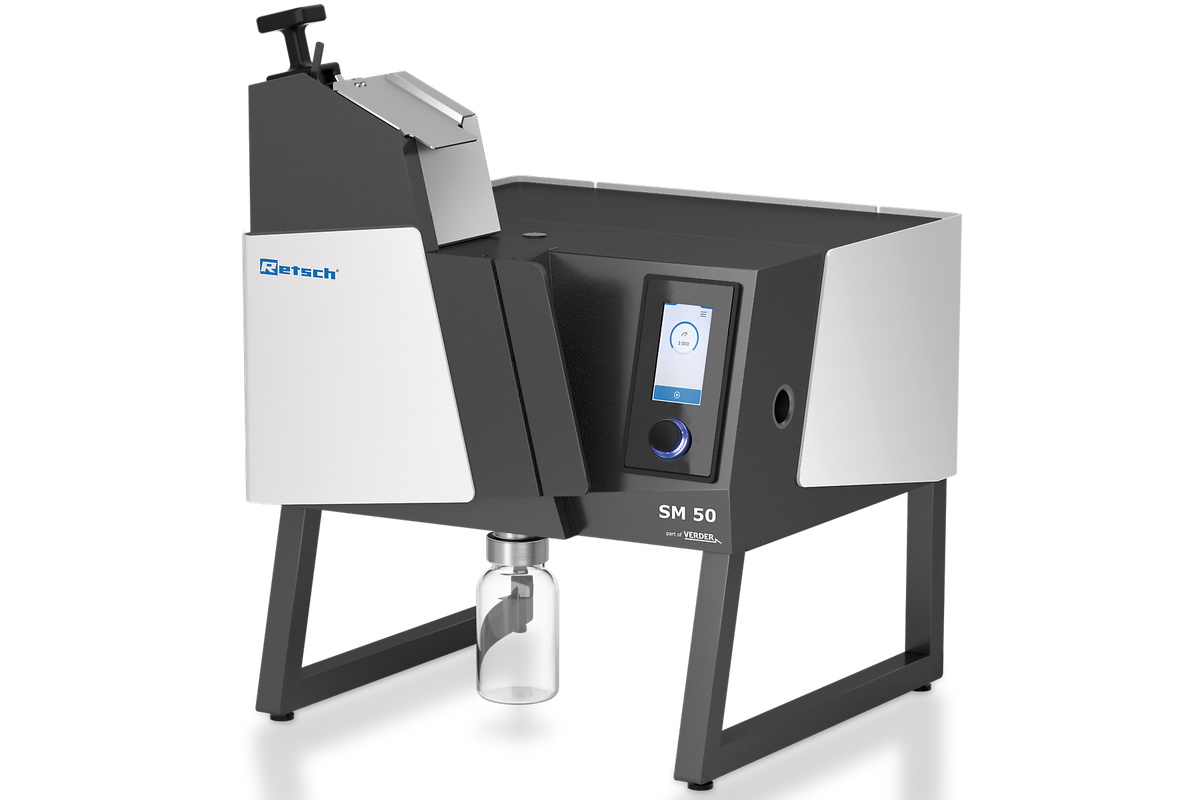

Snijmolen SM 50

Gegevensblad

Taal:

Veel laboratoria staan voor deze uitdagingen:

  • Tijdverlies door complexe reiniging en hermontage
  • Monsterverlies veroorzaakt door verborgen resten op moeilijk bereikbare plaatsen
  • Beperkte flexibiliteit bij het verwerken van diverse materialen
  • Risico op verontreinigingen die de analyseresultaten kunnen verstoren

RETSCH pakt uitdagingen aan:

De nieuwe SM 50 zorgt voor een revolutie in laboratoriumworkflows en lost meerdere problemen tegelijk op. Met zijn innovatieve ontwerp met een verwijderbare maalkamer vereenvoudigt de SM 50 de reiniging en bespaart hij tot 30% procestijd. Tegelijkertijd maakt de ongeëvenaard krachtige tafelsnijmolen met een enkelfasige stekker tot 100% monsterterugwinning* en contaminatievrije monstervoorbereiding mogelijk.

Snijmolen SM 50 Stop met het verspillen van tijd

Tot 30% tijdsbesparing op de reiniging met het Total Access Concept en push-fit componenten.

  • Met het push-fit-systeem kunnen rotor, zeven, cycloon en maalkamer zonder gereedschap worden verwijderd.
  • Voor het eerst kan ook de maalkamer worden verwijderd, waardoor volledige reiniging eenvoudig wordt en de stilstand van de machine aanzienlijk wordt verminderd.
  • EasyInspect trechter opent volledig voor inspectie en reiniging, wat zorgt voor een snelle reiniging.
  • Geen moeilijk bereikbare leidingen of slangen meer – de SM 50 integreert de cycloon direct in de machine.
  • Intuïtieve bediening via aanraakscherm en drukknop, waardoor de snelheid moeiteloos kan worden aangepast.
Snijmolen SM 50 - Stop met het verspillen van tijd

Dankzij het Total Access Concept en de verwijderbare maalkamer wordt de procestijd in de SM 50 aanzienlijk verkort

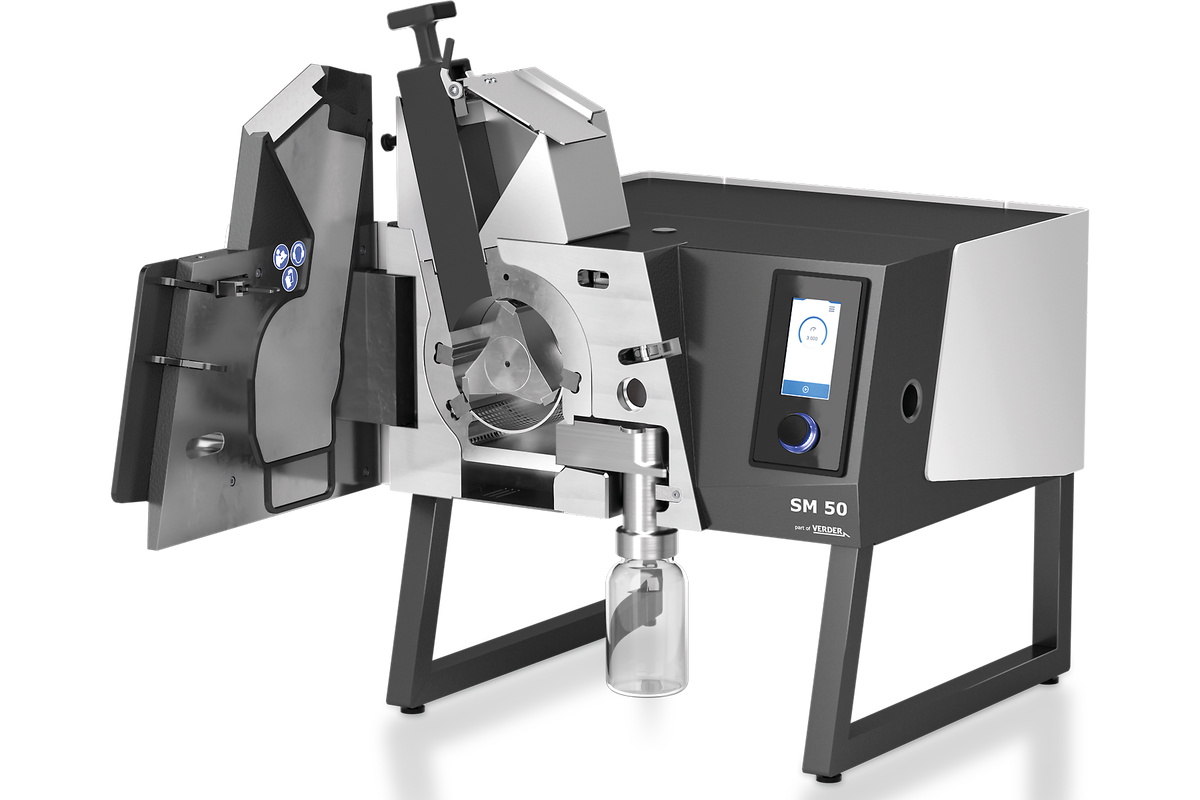

Oppervlakkige reiniging: volledige toegang tot het interieur van de molen, inclusief trechter, met deur open voor inspectie en reiniging met borstel, stofzuiger of perslucht


Intensieve reiniging: uitgebreide uitwendige reiniging van alle maalwerktuigen, inclusief zeef, rotor, cycloon en maalkamer, allemaal zonder gereedschap verwijderbaar met behulp van een push-fit systeem


Parallelle reiniging: met een tweede maalset kunnen monsters direct na elkaar worden verwerkt, dankzij de push-fit maalwerktuigen, inclusief de push-fit maalkamer.

Neem deel en win! Win een van de drie SM 50

Tot 100 % maalefficiëntie* Stop met het verliezen van materiaal

  • In vergelijking met malen zonder cycloontechnologie is de terugwinning van monstermateriaal aanzienlijk verbeterd. De cycloontechnologie transporteert het monster efficiënt naar de opvangbak zonder dat er stof vrijkomt en er geen resten van het monster in de molen achterblijven.
  • De geïntegreerde cycloon elimineert de noodzaak van verbindingsstukken zoals buizen of slangen en minimaliseert afstanden en oppervlakken.
  • De batchgewijze toevoer van het trechterconcept dient als een toevoercontrolepoort en optimaliseert de maalprestaties en scheidingsefficiëntie van de cycloon.
Snijmolen SM 50 - Stop met het verliezen van materiaal

Cycloontechnologie, kleine afstanden en minimale oppervlakken optimaliseren de materiaalstroom in de molen en maken tot 100% monsterterugwinning mogelijk.*

diervoeders

Trechter Types

plastic speelgoed

Bodemzeven

wortels

Voorkom contaminatie

Maximale veiligheid, zelfs bij frequente materiaalwisselingen van monsters

  1. Reiniging op een nieuw niveau: alle maalwerktuigen zijn gemakkelijk toegankelijk en kunnen betrouwbaar gereinigd worden van hardnekkige resten. Voor het eerst kan ook de maalkamer afzonderlijk schoongemaakt worden, waardoor kruisvervuiling door eerder gemalen monsters voorkomen wordt.
  2. De push-fit maalkamer is verkrijgbaar in verschillende materialen, zoals roestvrij staal voor slijtvast malen of aluminium voor standaardtoepassingen of voor vermalen zonder vervuiling met zware metalen, waardoor een flexibele opstelling in één machine mogelijk is.


De push-fit maalkamer kan buiten de machine gereinigd worden met bvb. water.

Stop met compromissen te sluiten

De SM 50 combineert op vakkundige wijze de compactheid van tafelmolen met de hoge capaciteit van vloerstaande snijmolens. In tegenstelling tot andere benchtop-modellen, kan het grote monolithische monsters vermalen, dankzij het uitgebreide trechter- en kamervolume. Precisie. Kracht. Performantie. Niets minder dan uitzonderlijke resultaten. En er zijn nog veel meer redenen om voor de nieuwe SM 50 te kiezen.

  • 1,5 kW aandrijving met variabel toerental voor een zeer efficiënte vermaling.
  • Maximale snelheid van 4.000 tpm voor uitzonderlijke snijprestaties
  • Grote rotordiameter van 130 mm en diepte van 48 mm voor een hoog impactvermogen en een snelle monsterdoorvoer (vergelijkbaar met grote vloerstaande snijmolens).
  • Superieure snijsnelheid van 27 m/s.
  • 3 dubbelwerkende snijbalken resulteren in 18 snijgebeurtenissen per rotatie en een specifieke snijlengte van 864 mm per ronde voor een superieure snij-efficiëntie.
  • Geoptimaliseerd ontwerp vermindert verstoppingen en garandeert soepele werking.
  • Uitgebreide en comfortabele deuropeningsmechanisme met een draaibare handgreep.
Snijmolen SM 50 - Stop met compromissen te sluiten


Een grote rotordiameter en een hoge snelheid leiden tot een uitzonderlijk hoge snijsnelheid voor een hoog snijvermogen.

Rotor Types
Trechter Types
Bodemzeven

Voor de SM 50 is een breed gamma aan toebehoren beschikbaar, waaronder

  • Push-fit maalkamer in drie verschillende materialen voor standaard toepassingen, abrasieve of roestvrije applicaties en voor malen zonder zware metalen.
  • De ingebouwde cycloon maakt het mogelijk om het monster volledig terug te winnen.

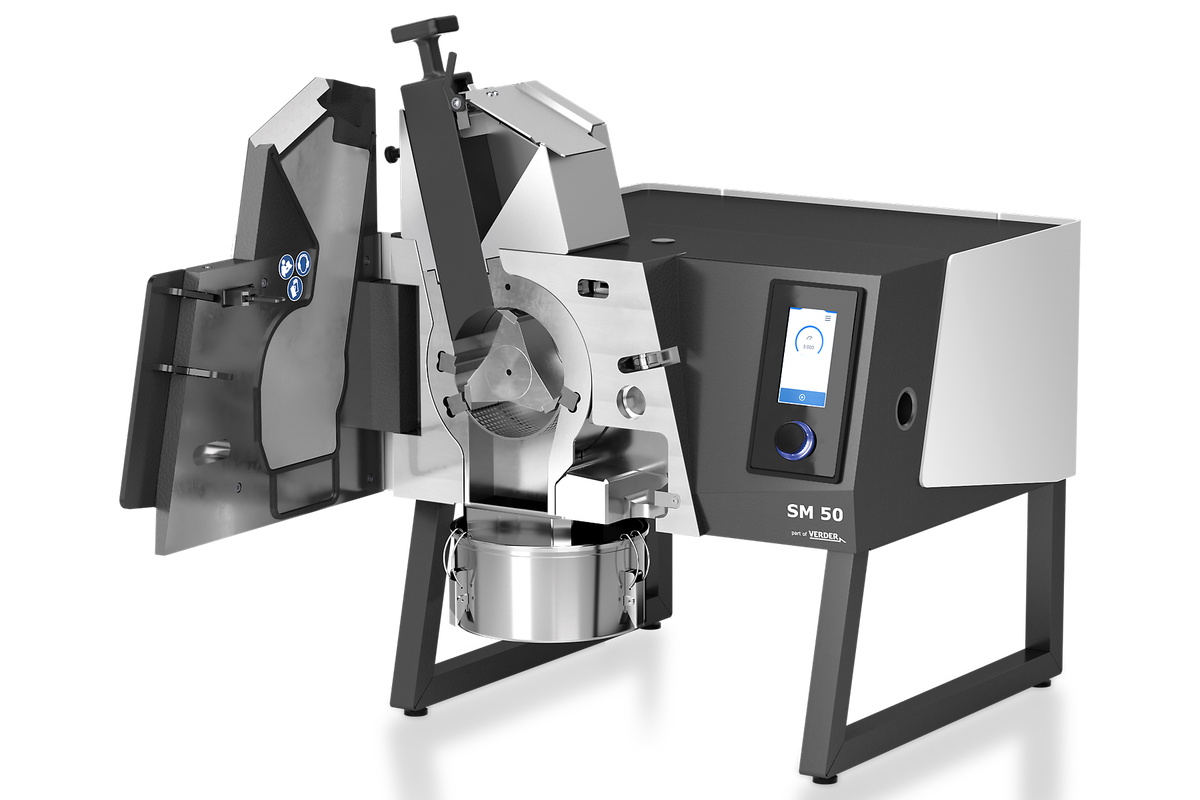

  • Zwaartekracht kamer voor het malen zonder cycloon, waarbij de opvangbak rechtstreeks onder de molen geplaatst wordt, opdat het gemalen product rechtstreeks opgevangen wordt. Enkel geschikt voor toepassingen bij het grof voor-vermalen van stof-vrije materialen.

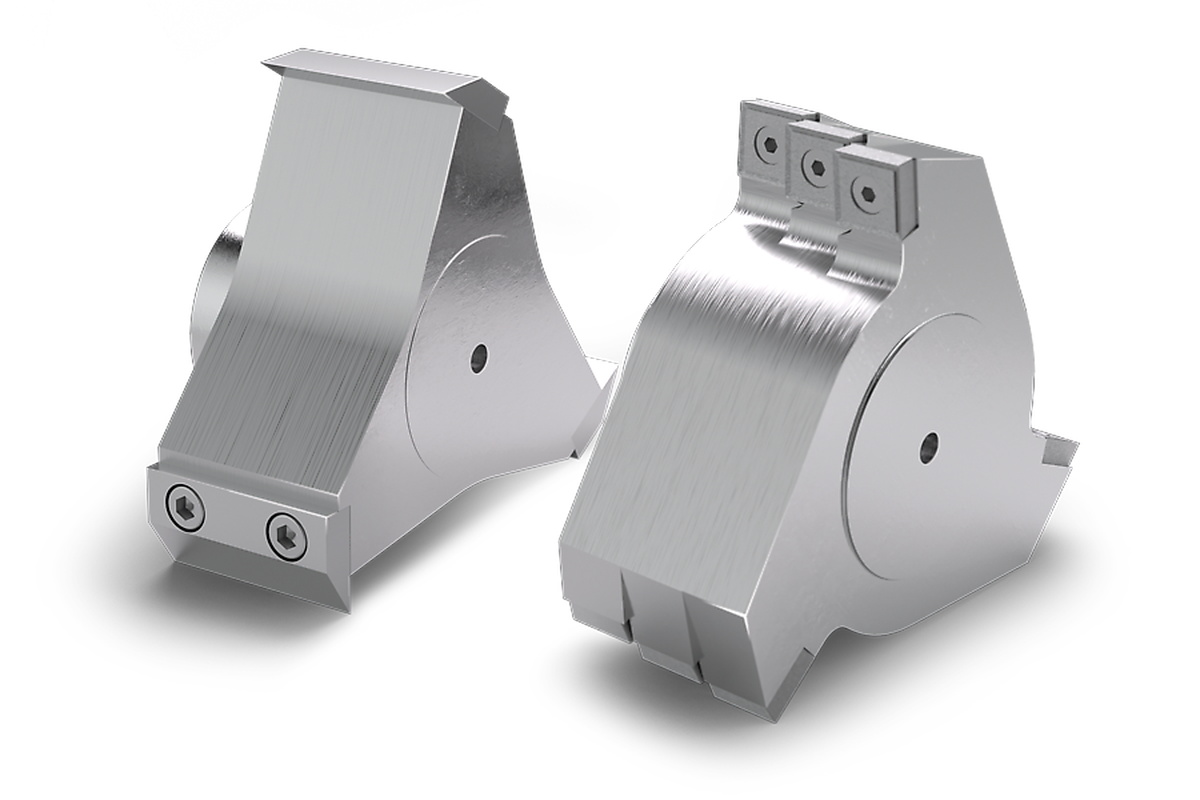

  • Rotor met parallel geöriënteere messen of 3-schijvenrotor met trapsgewijze geplaatse messen, ontworpen voor het verwerken van zowel harde als harde materialen.
  • 9 verschillende bodemzeven van 10 mm tot 0.25 mm voor standaard toepassing of voor malen zonder verontreiniging door zware metalen.
  • Opvangsystemen zijn verkrijgbaar met een inhoud van 0,25 en 0,5 l voor het opvangen in een glazen opvangcontainer, evenals een container van 3 l.

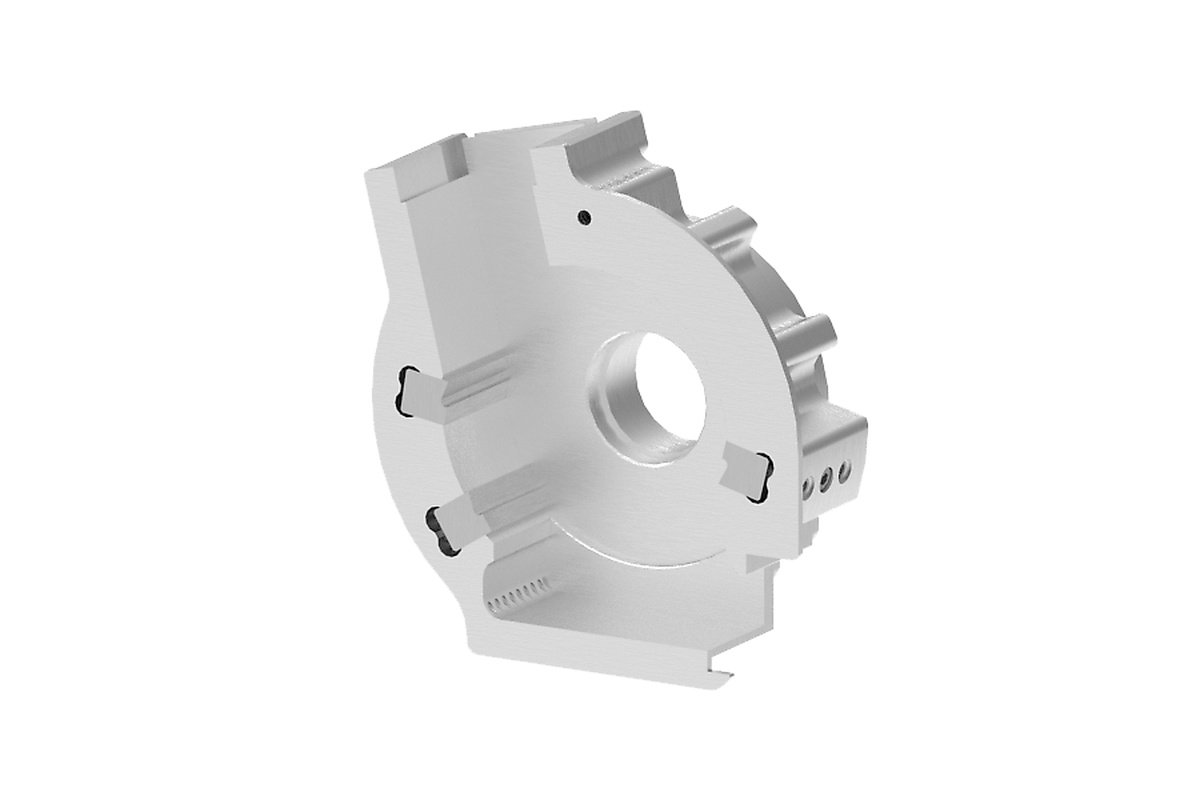

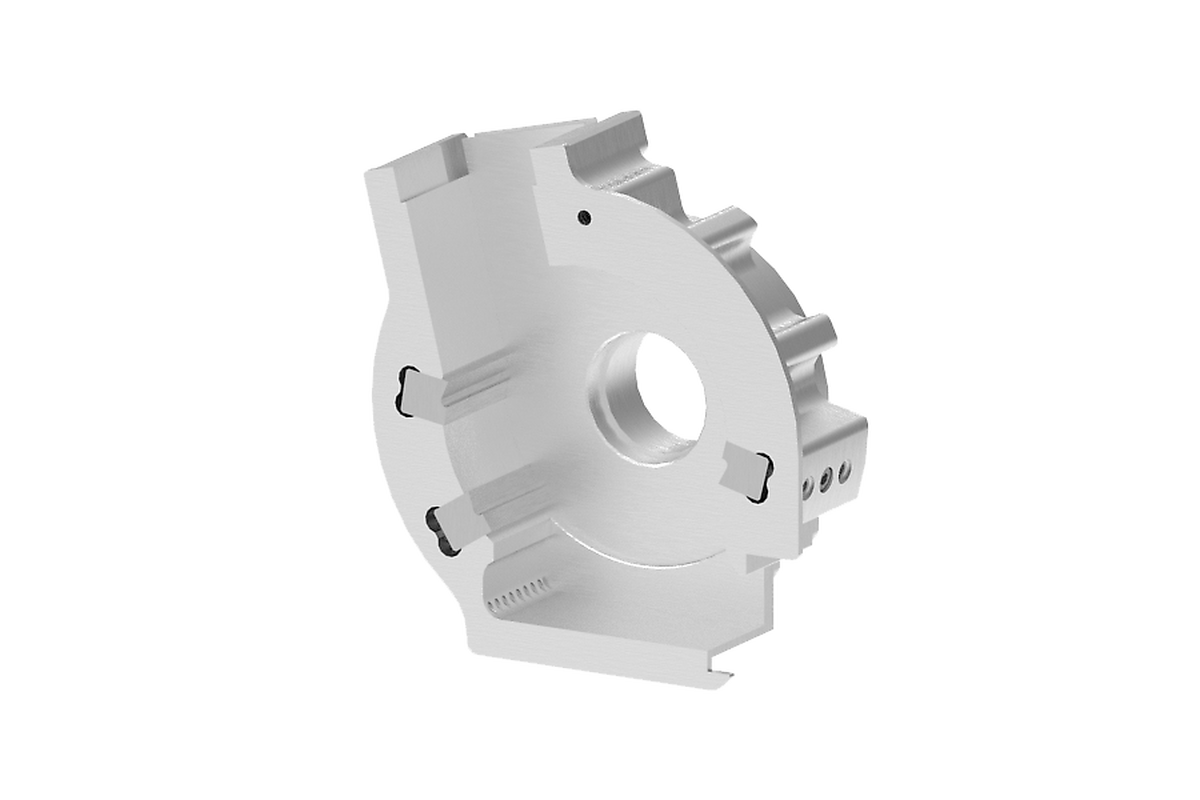

Push-fit maalkamer

1 | Push-fit maalkamer

De verwijderbare push-fit maalkamer, verkrijgbaar in verschillende materialen, voorkomt vervuiling en maakt snelle wijzigingen in de opstelling mogelijk. Externe reiniging zorgt voor volledige verwijdering van residuen, waardoor de monstervoorbereiding zonder verontreiniging verbeterd wordt.

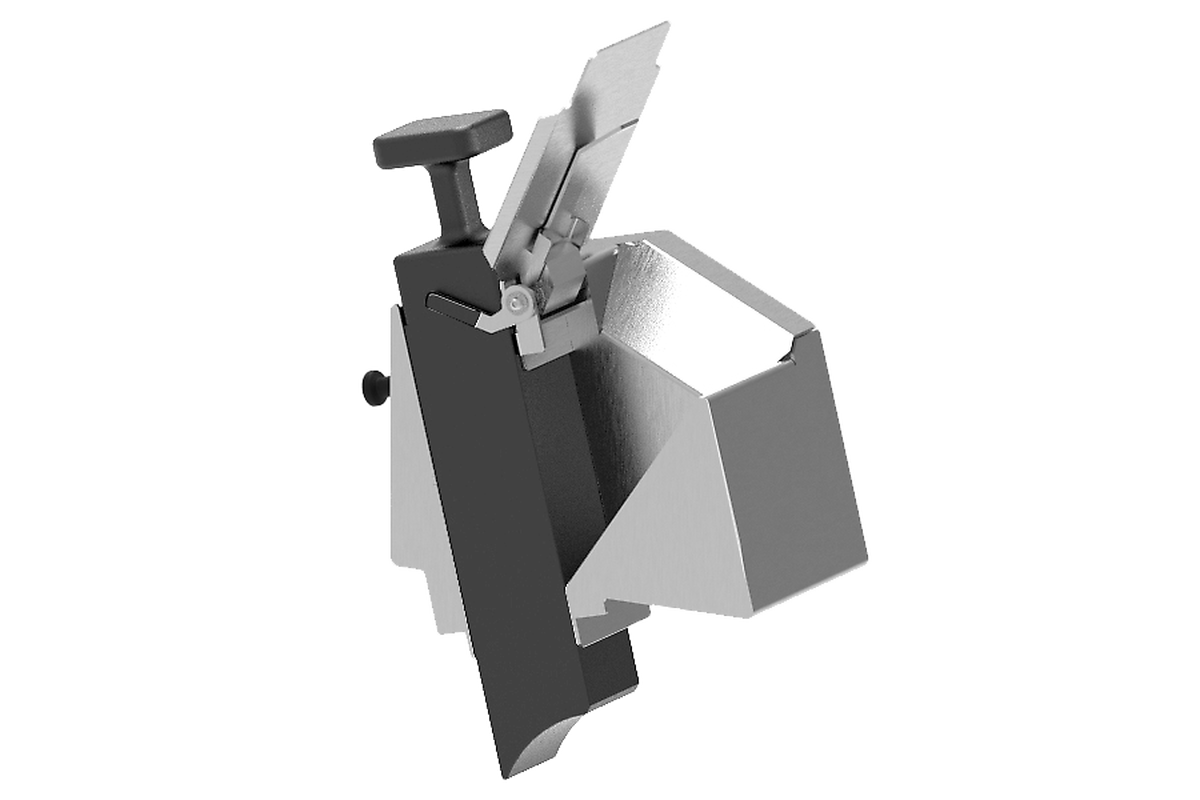

EasyInspect trechter

2 | EasyInspect trechter

De EasyInspect-trechter maakt het mogelijk om tot 200 ml monstervolume of afzonderlijke monsters tot 50 mm te laden. Het werkt op basis van batchtoevoer en is voorzien van een debietregelpoort voor optimale maalprestaties en cycloonefficiëntie, waardoor de veiligheid tegen letsel verder wordt beschermd. Een zuigersysteem met één hand regelt de monsterstroom, terwijl een klep volumineuze materialen in het freeskanaal geleidt.

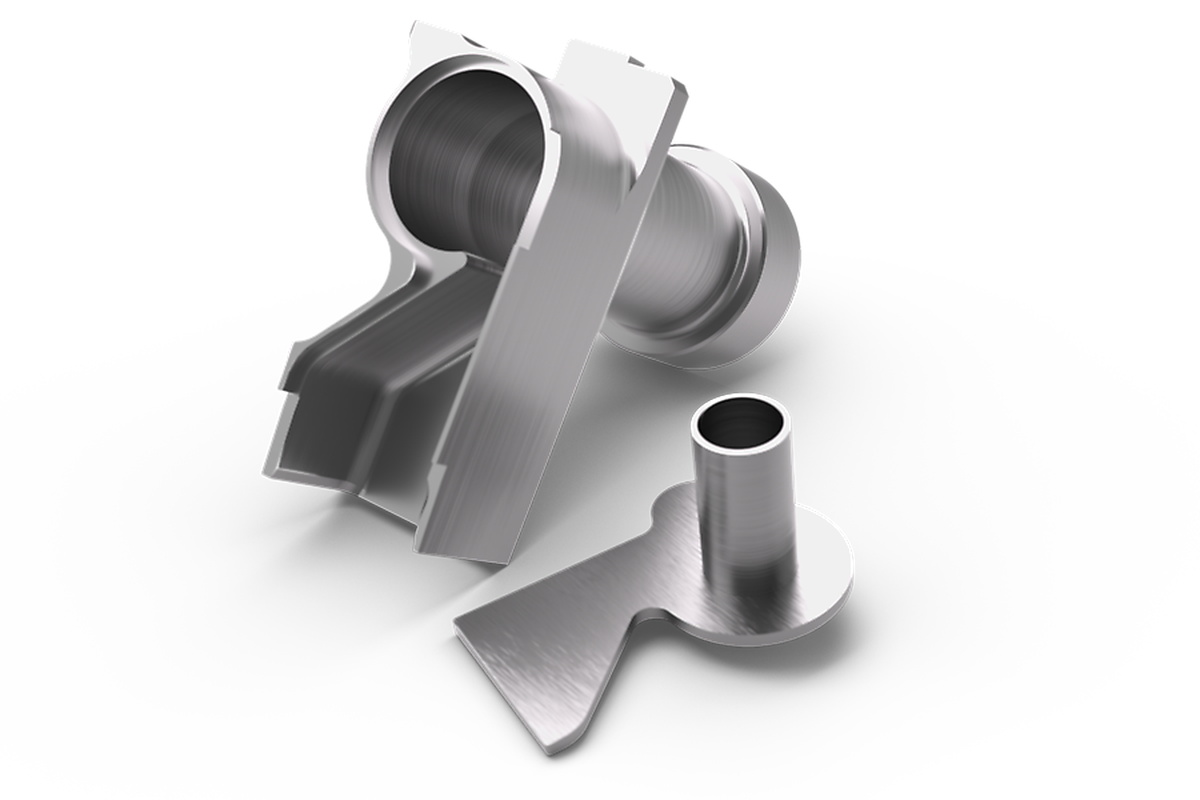

Geïntegreerde cycloon

3 | Geïntegreerde cycloon

De compacte, push-fit cycloon is geïntegreerd in de machinebehuizing voor eenvoudige reiniging en minimaal monsterverlies. Ontworpen met slechts twee componenten (deksel en behuizing), maakt het een snelle verwijdering en eenvoudige montage mogelijk. Een GL55-schroefdraad maakt het mogelijk om glazen flessen van 250 / 500 ml of een opvangbak van 3 liter via een adapter te bevestigen.

Snijmolen SM 50 Toepassingsvoorbeelden

De hoge snijprestaties van de SM 50 maken hem ideaal voor toepassingen in industrieën zoals landbouw, recycling, levensmiddelen & diervoeders en farmaceutica. De scheer- en snijwerking, het slimme ontwerp en het brede scala aan toebehoren maken het mogelijk om zachte, middelharde, taaie, elastische en vezelachtige materialen te vermalen.

wortels

wortels

vormstukken (preforms)

vormstukken (preforms)

veren

veren

 plastic speelgoed

plastic speelgoed

Bezoek onze toepassingsdatabase om de beste oplossing voor uw monstervoorbereiding of analyse te vinden.

De Snijmolen SM 50 maakt gebruik van snij- en scheerkrachten om de deeltjesgrootte te verkleinen. De monsters worden in batches door de EasyInspect-trechter gevoerd en met behulp van een plunjer naar de maalkamer getransporteerd. In de kamer wordt het monster vermalen tussen rotorbladen en stationaire dubbelwerkende snijbalken. De rotor met 3 schijven is uitgerust met trapsgewijs geplaatste omkeerbare hardmetalen platen die sequentieel snijden, terwijl de andere rotor met parallelle messen een robuuste snijwerking levert voor efficiënte vermaling.

Cycloontechnologie helpt bij het overbrengen van materiaal van de maalkamer naar de opvangbak, ondersteund door specifieke ventilatieopeningen die de monsterafvoer optimaliseren. Met een variabel toerentalbereik van 500 tot 4.000 tpm is de SM 50 eenvoudig aan te passen aan verschillende toepassingsvereisten.
