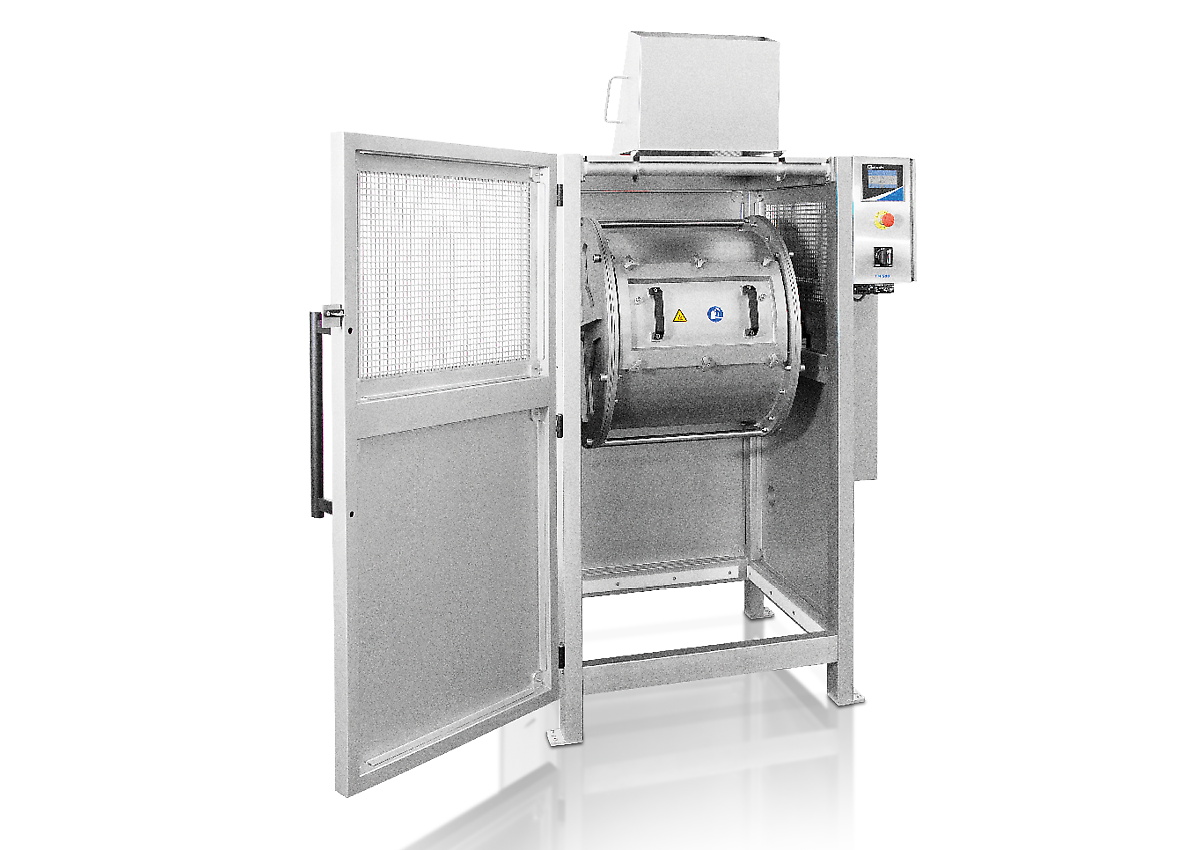

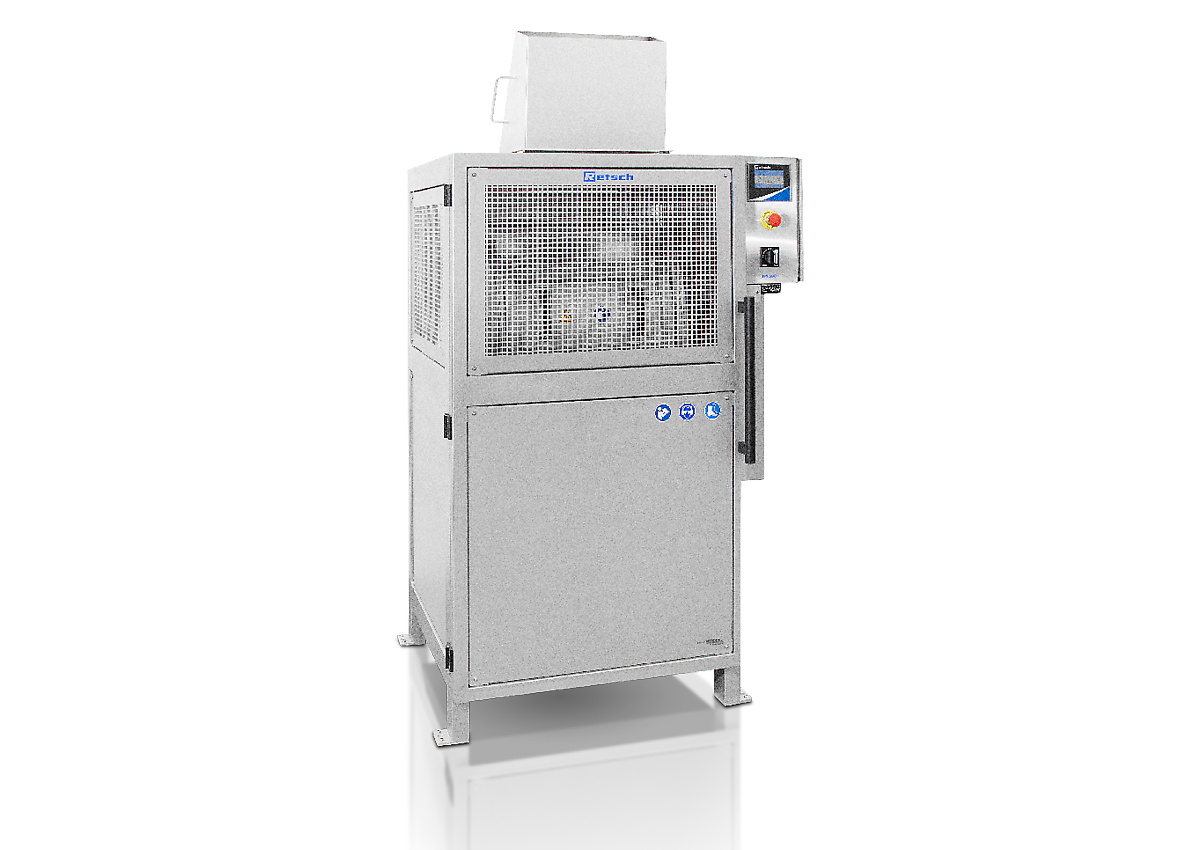

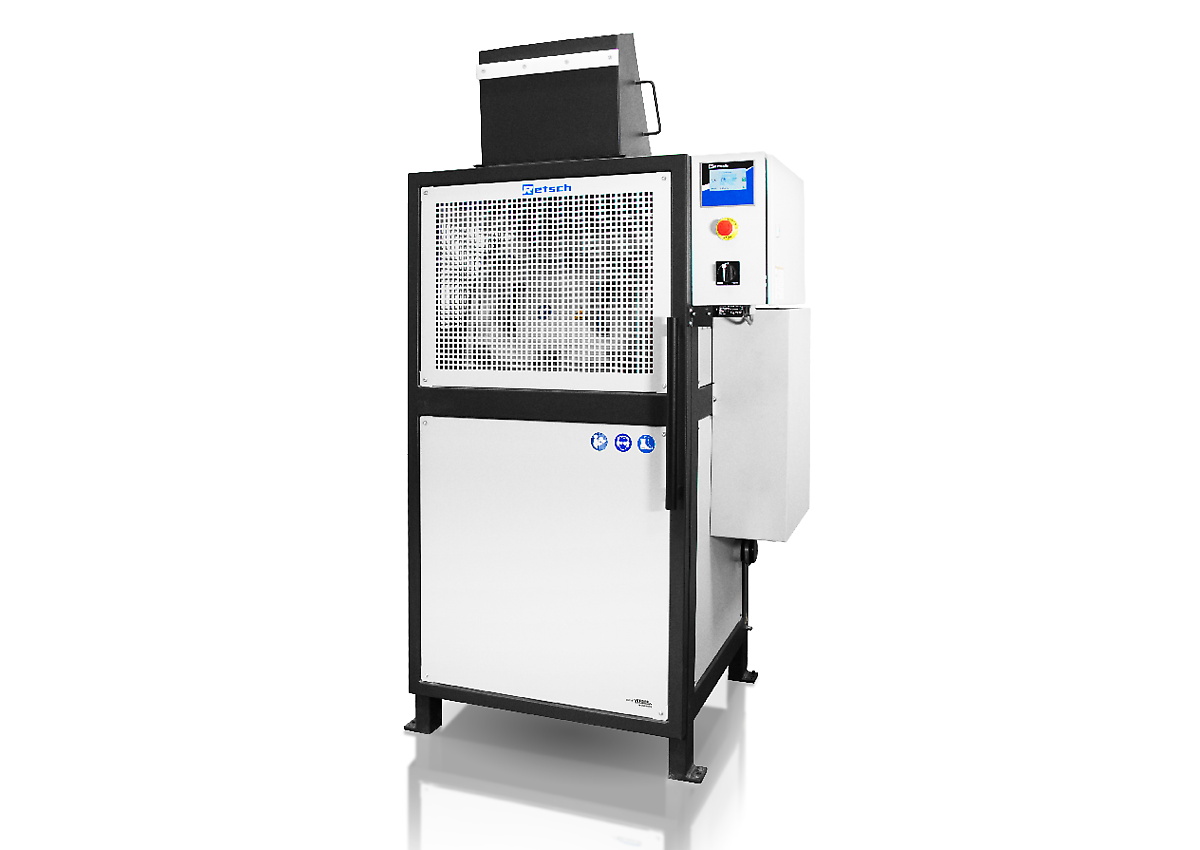

De Trommel Molen TM 500 is een laboratoriumkogelmolen die is ontworpen om grote monstervolumes tot 35 liter te malen. Hij verwerkt ingangskorrelgroottes tot 20 mm en kan door wrijving en impact fijnheden tot 15 µm bereiken. Harde, broze of vezelachtige monsters worden verpulverd in de 150 liter trommel, gevuld met 80 kg maalkogels. Het variabele toerental van 10 tot 50 tpm, verschillende maten maalknikkers en de mogelijkheid tot langdurig vermalen tot 100 uur, zorgen voor een perfecte aanpassing aan de monstereigenschappen en reproduceerbare resultaten. Een TM 500 foodGrade-model met een roestvrijstalen 316L vat en trechter is beschikbaar voor toepassingen waarbij het monster op geen enkele manier verontreinigd mag worden.
Dankzij de invoertrechter en optionele scheidingszeef voor maalkogels / monster, is de bediening van de TM 500 en het hanteren van de benodigde 80 kg maalballen bijzonder ergonomisch en eenvoudig. De trommel is eenvoudig te legen door een elektronische kantelfunctie. Parameters zoals maalduur, startvertraging of intervalmodus worden geselecteerd en gemakkelijk opgeslagen via het bedieningspaneel. Dankzij programmeerbare maalpauzes is het ook mogelijk om warmtegevoelige monstermaterialen te bewerken. Intervallen met een combinatie van voorwaartse en achterwaartse modus zijn handig om aankoekeffecten te voorkomen. Voor extra veiligheid is de trommelmolen uitgerust met een noodschakelaar voor onmiddellijke uitschakeling.
40 kg (27 liter) monster werd in de maaltrommel van de Tromme Molen TM 500 gedaan, samen met 80 kg (17.6 liter) maalknikkers van 20 mm. De trommelmolen draaide meerdere uren aan 50 tpm.
De fijnheid werd bepaald na 2, 4, 6 en 8 u.
2h: D90 = 98 µm
4h: D90 = 37 µm
6h: D90 = 21 µm
8h: D90 = 15 µm
Monster: Gravel 10-15 mm
Hoeveelheid: 27 liter
Maalkogels: 80 kg, 20 mm diameter
RETSCH trommelmolens zijn echte alleskunners. Ze homogeniseren bijvoorbeeld: actieve kool, legeringen, bentoniet, beenderen, koolstofvezels, katalysatoren, cellulose, cementklinkers, keramiek, chemische producten, kleimineralen, steenkool, cokes, compost, beton, elektronisch schroot, vezels, gips, glas, haar, hydroxylapatiet, kaoline, kalksteen, metaaloxiden, mineralen, ertsen, verf en lak, papier, farmaceutische producten, pigmenten, planten, polymeren, kwarts, zaden, halfedelstenen, rioolslib, slakken, bodem, weefsel, tabak, afval, hout enz.
In de trommel van de Trommel Molen TM 500 werd 22 liter monster afgevuld en 80 kg maalknikkers van 30 mm werden toegevoegd. De trommelmolen draaide meerdere uren bij 50 tpm. De fijnheid werd gemeten na 1 uur.
1 uur: D90 = 130 µm
De optionele scheidingseenheid om het gemalen monster van de ballen te scheiden werd gebruikt.
Gebruikte scheidingsroosters: 22 mm voor 30 mm kogelseparatie in de bovenste, middelste en onderste positie.
Bezoek onze toepassingsdatabase om de beste oplossing voor uw monstervoorbereiding of analyse te vinden.
Voor toepassingen die een verwerking zonder zware metalen vereisen, is een foodGrade-versie van de TM 500 beschikbaar met een roestvrijstalen 316L trommel en invoertrechter. Maalkogels van 1.4404 staal zijn verkrijgbaar in de maten 10 mm, 20 mm en 30 mm. Deze versie is bij uitstek geschikt voor kleinschalige productie, bijvoorbeeld in de voedingsmiddelenindustrie.
De optioneel beschikbare zeefsectie maakt het scheiden tussen de 35 liter gemalen monster en de 80 kg maalknikkers mogelijk. De trommel wordt zodanig gedraaid dat het materiaal op de zeefsectie valt en de kogels in een opvangbak rollen. Het monstermateriaal wordt op voorhand gescheiden door de zeefinzetten en wordt in afzonderlijke containers verzameld. Veel voorkomende diameters zijn 10, 20 of 30 mm, waardoor er drie verschillende scheidingsroosters aangeboden worden, ook beschikbaar in 316L staal.
| Toepassingen | verpulveren, mengen, droog malen |
| Toepassingsdomein | biologie, bouwmaterialen, chemie, engineering / electronica, geneesmiddelen / farmaceutica, geologie / metallurgie, glas / keramiek, landbouw, milieu/ recycling |
| Toevoermateriaal | zacht, hard, breekbaar, vezelig |
| Maalprincipe | wrijving, impact |
| Korrelgrootte materiaal* | < 20 mm |
| Eindfijnheid* | < 15 µm |
| Batchgrootte / Toevoerhoeveelheid* | min. 1 l / max. 35 l |
| Rotatie snelheid | 10 - 50 min-1 |
| Aantal maalstations | 1 |
| Materiaal van maalwerktuigen | gehard staal, roestvrij staal, staal 316L |
| Maaltrommel afmetingen | 150 l |
| Instelling maalduur | digitaal, 00:00:01 to 99:59:59 |
| Aandrijving | 3-fasen asynchroon motor met frequentie omvormer |
| Aandrijfvermogen | 2.2 kW |
| Gegevens electriciteit | 200-240 V, 50/60 Hz |
| Aansluiting electriciteit | mono fase |
| Beschermingsklasse | IP 30 |
| Vermogen | ~ 2200 W (VA) |
| B x H x D gesloten | 1100 x 1604 x 936 mm |
| Netto gewicht | ~ 460 kg |
| Standaarden | CE |
In een trommelmolen wordt het monster (meestal voorgemalen materiaal) in de trommel met de maalballen geplaatst en aan externe krachten blootgesteld. De kogelmolen wordt gebruikt voor het fijnmalen van vaste stoffen in droge toestand door impact en wrijving. De trommel, die het monster en de maalballen bevat, draait om een horizontale as. Waar deeltjes gemakkelijker breken bij gebruik van grotere kogeldiameters, leiden kleinere diameters tot een aanzienlijk hogere eindfijnheid.
