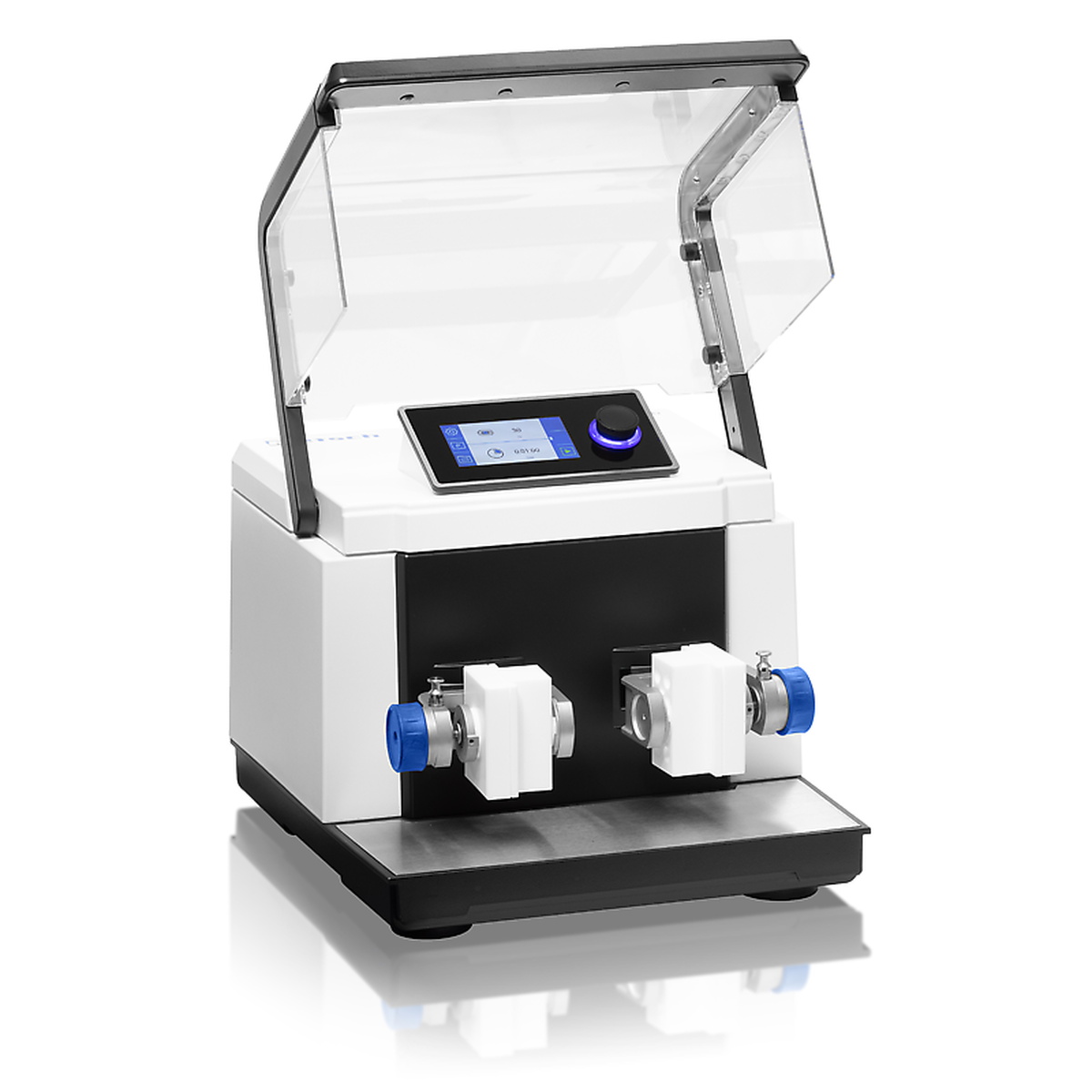

De Kogeltrilmolen MM 400 is een werkelijk veelzijdige molen, die ontworpen werd voor droge, natte en cryogene maaltoepassingen van kleine volumes tot 2 x 20 ml. Hij mengt en homogensieert poeders en suspensies met een schudfrequentie tot 30 Hz in enkele seconden – ongeëvenaard snel en eenvoudig te bedienen.
Het compacte tafelmodel is geschikt voor klassieke homogenisatie-processen, maar ook voor biologische cel-disruptie voor DNA/RNA en eiwit-extractie. Lange maalprocessen tot 99 uren maken de MM 400 ook ideaal geschikt voor onderzoekstoepassingen, bijvoorbeeld in mechanochemie
Met betrekking tot de performantie en flexibilieit van deze molen, bestaat er geen gelijkwaardig toestel in de markt.
Mogelijks heeft u ook interesse in de kogeltrilmolens MM 500 nano en MM 500 vario die op het zelfde werkingsprincipe gebaseerd zijn bij een schudfrequentie tot 35 Hz maar nog hogere performantie bieden. Voor toepassingen waarbij afkoeling of opwarming gewenst is, hebben we de MM 500 control als perfecte keuze. Iedere RETSCH kogeltrilmolen heeft een specifieke toepassingsfocus.
"We gebruiken de MM 400 om spier-, huid-, lever- en hele ongewervelde monsters te homogeniseren voorafgaand aan stabiele isotoop- en vetzuuranalyse. Het is snel en doet consistent grondig werk van het homogeniseren van monsters. De machine is intensief gebruikt zonder mechanische problemen."
Bruno Rosenberg
Fisheries and Oceans Canada
"Zeer doeltreffend voor het homogeen verpulveren van bevroren weefsel monsters"
Kristen Cooke
University of Sydney
"Perfect om bodem- en plantenmateriaal voor te bereiden voor isotopen-analyse."
David Mitchem
Virginia Tech
"Het meest efficiënte toestel in medische technologie wereldwijd. "
Muhammad Naveed
First Global Link
"Ik ben tevreden om de MM 400 te kunnen gebruiken in mijn live lab. De molen kan aanbevolen worden als standaard toestel voor XRF toepassingen. "
Gye Ryoung Lee
Gachon University
"Zoals gewoonlijk, excellente machine, eenvoudig te bedienen en gebruiksvriendelijk. Snel malen to de gewenste eindfijnheid."
Hanna Kaliada
Vivex Biologics, Inc.
"Dit is de beste kogelmolen die ik ooit gebruikt heb. Zeer makkelijk om te bedienen en mee te werken."
Xinle Li
Clark Atlanta University
"Ik heb dit toestel gebruikt in IISER Kolkata, India. Zeer efficiënt, handig en eenvoudig. Zijn geld meer dan waard."
Surojit Bhunia
Northwestern University
Reproduceerbaarheid speelt een belangrijke rol in de procesketen van monstername tot analyse. Lab apparatuur die gecalibreerd kan worden, garandeert reproduceerbare resultaten met minimale standaard-afwijking, telkens weer. Dit kan bijzonder bruikbaar zijn, bij vergelijking van resultaten op verschillende locaties.
De MM 400 is de eerste laboratorium molen die gecalibreerd kan worden. RETSCH calibreert bij uitlevering de tijd en schudfrequentie ien we bieden de mogelijkheid om calibratie-service op een af te spreken interval
Deze functionaliteit kan meerbepaald nuttig zijn voor
Reproducibility is a fundamental principle of scientific research and is essential for ensuring the credibility and reliability of scientific findings. The Mixer Mill MM 400 was tested regarding the reproducibility within a mechanochemical reaction, and it could be proven that it provides excellent reproducibility during several repetitions, for both clamping positions, and also between different devices. [1]
Minor variations of the frequency from 30 Hz to 29 Hz or 28 Hz have an influence on the yield of the reaction. It is of fundamental interest that the mixer mill maintains a set value, e.g. 30 Hz, and does not deviate from it. A premise which is fulfilled by the MM 400 which comes with a calibration certificate.
The mechanochemical reaction γ-Al2O3 + ZnO -> ZnAl2O4 was conducted for 30 min using 25 ml grinding jars, 2 x 15 mm grinding balls, 1 g educts, at 28 Hz, 29 Hz and 30 Hz five times in a row. The comparison between left and right clamping station showed highly reproducible results, also the comparison between the 5 trials.

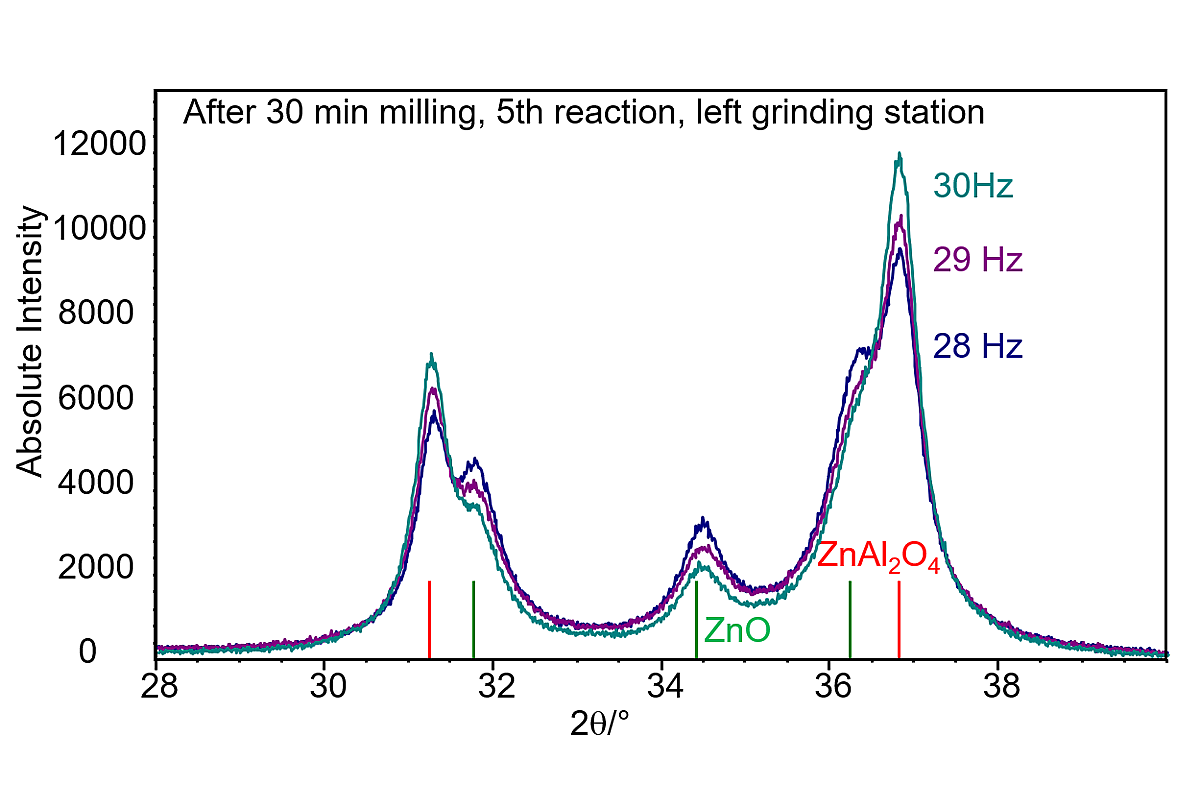

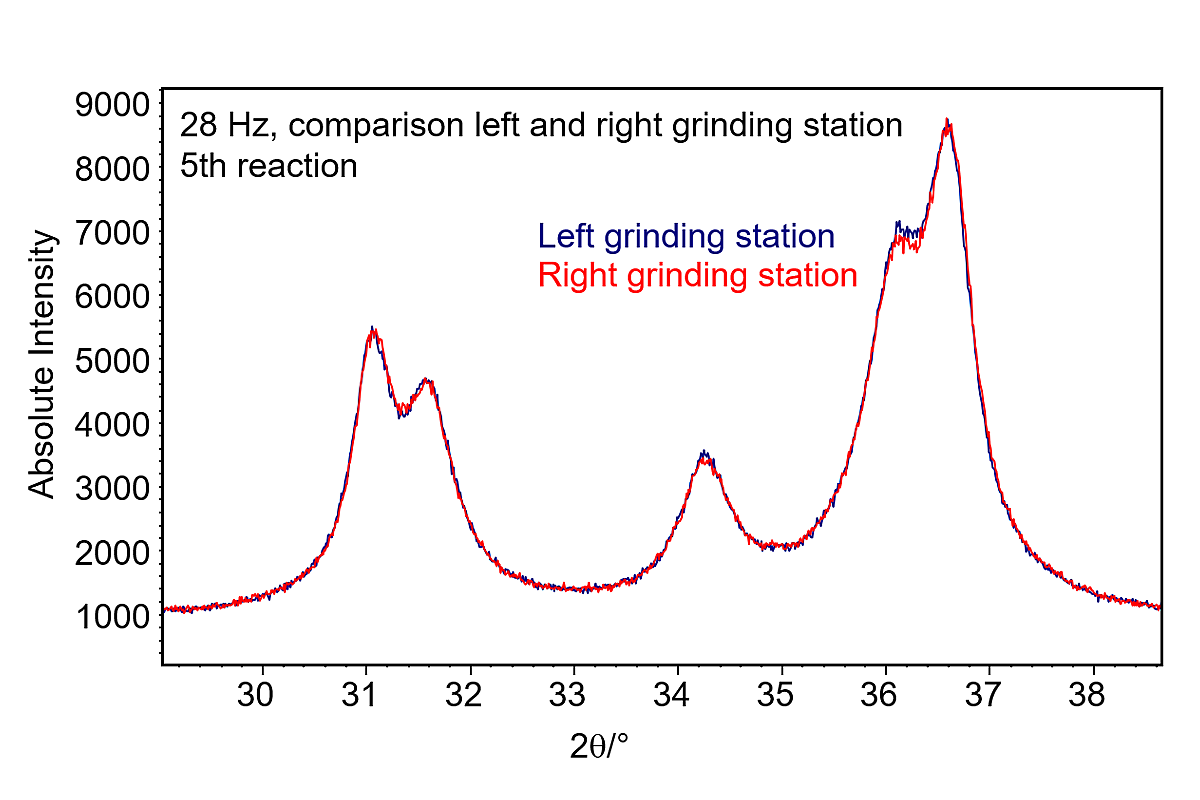

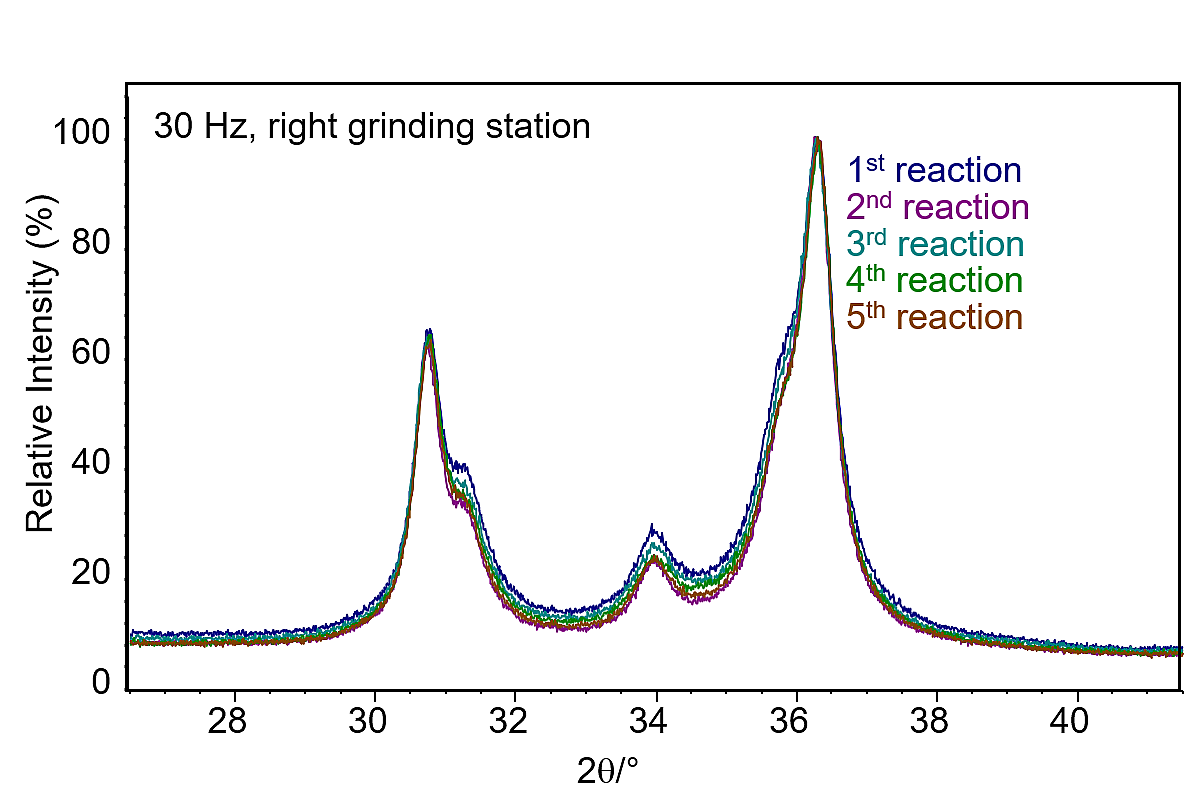

XRD patterns after the mechanochemical reaction γ-Al2O3 + ZnO -> ZnAl2O4: Left: Grinding at 28 Hz, 29 Hz and 30 Hz, results after 5th reaction. Middle: Comparison left and right grinding station at 28 Hz 5th reaction each. Right: Reaction 1 to 5 at 30 Hz, right grinding station. Results presented by the group of Claudia Weidenthaler. [9]
The experiments were repeated using another MM 400 device to compare the results between the two mills. Again, the excellent reproducibility was verified for the 5 tests conducted at 30 Hz, for both, left and right grinding station.

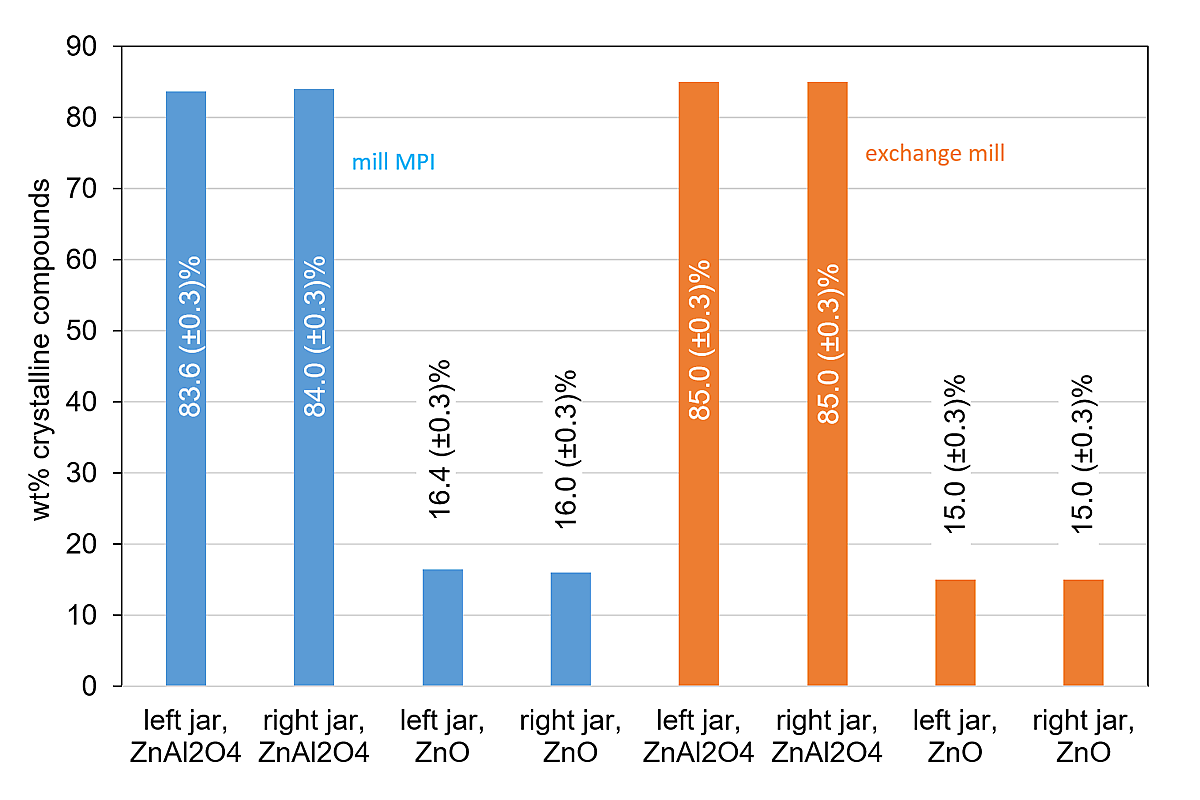

Almost identical results (weight % of educts and product) and reproducibility are obtained with a different MM 400 device. Results presented by the group of Claudia Weidenthaler. [1]
Kogeltrilmolens worden vaak ingezet voor de homogenisatie van biologische monsters. Het zogenaamde bead beating with small glass beads is an established method for cell disruption of yeasts, microalgae or bacteria. The sample is only moderately warmed in the process which can be reduced to a minimum by pre-cooling.
The MM 400 allows for efficient cell disruption of up to 240 ml cell suspension for DNA/RNA and protein extraction. For accurate diagnosis of infections, it is possible to isolate intact bacteria from tissue in 8 x 30 ml bottles or 10 x 5 ml vials by using adapters.
The MM 400 can be operated with a range of adapters for single-use vials with the following capacities:
20 x 0.2 ml / 20 x 1.5 or 2 ml / 10 x 5 ml / 8 x 30 ml / 8 x 50 ml
Voor het verpulveren van 25 tot 30 g plantenmateriaal, zoals cannabis bloemen, zijn de konische centrifugebuizen het best geschikt. Tot 8 weefselmonsters, zoals lever in buffer-oplossing, kunnen ook gehomogeniseerd worden in deze 50 ml tubes met behulp van stalen of zirconoiumoxide maalkogels. Om de mechanische belasting van de recipiënten zo laag mogelijk te houden, raden we aan om te werken met verminderde schudfrequentie en een hoge vulgraad van de containers met vloeistof of monster.
Mixer Mill MM 400 - Gist Cel Disruptie*
*De video toont het vorige model met hetzelfde functioneringsprincipe.
Kogeltrilmolen MM 400 - Homogenisatie van cannabis*

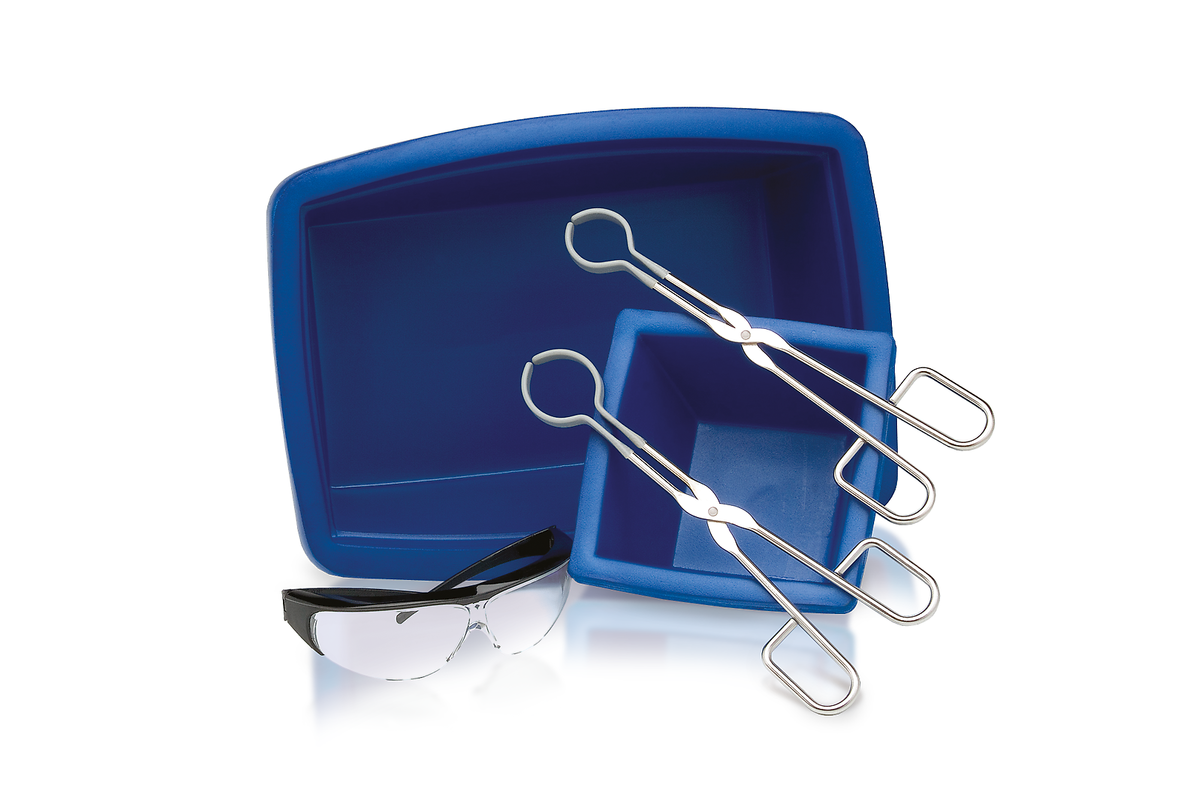

De CryoKit is een kosten-effectieve oplossing voor cryogene monsterverwerking met de kogeltrilmolen MM 400. De set bestaat uit twee geïsoleerde bakjes, twee klemmen en een veilgheidsbril.
Het te verwerken monster wordt samen met de maalkogel(s) in een roestvrij stalen maalpot gebracht, die vervolgens goed wordt afgesloten. Indirecte verbrossing wordt bekomen door de afgesloten maalbeker gedurende 2 minuten in een bad met vloeibare stikstof te plaatsen, waardoor het monster voldoende gekoeld wordt voor cryogene verwerking.
Wanneer rechtstreeks contact met vloeibare stikstof moet vermeden worden, dan zijn de CryoMill of Kogeltrilmolen MM 500 control geschikte opties. Beide molens kunnen gebruit worden met maalkamers uit andere materialen dan staal voor het cryogene malen.
Mixer Mill MM 400 - Cryogeen Malen*
Mechanochemie maakt snelle reacties van stoffen in een oplosmiddelvrije omgeving mogelijk. Sommige chemische reacties vereisen de wrijvingskrachten van een planetaire kogelmolen, terwijl andere reactietypes energie-invoer door impact nodig hebben - dat is waar de Kogeltrilmolen MM 400 in het spel komt.
De beschikbare monstervolumes voor onderzoekstoepassingen zijn vaak erg laag. Dit maakt kleine maalbekers tot 50 ml, zoals ze verkrijgbaar zijn voor de MM 400, voordelig. Vanwege de vaak lange reactietijden is de mogelijkheid om procestijden van meerdere uren te programmeren een ander belangrijk aspect.
Mixermolens bieden een uniek voordeel ten opzichte van planetaire kogelmolens in mechanochemische toepassingen: het gebruik van transparante potten in combinatie met de typische horizontale beweging van de potten maakt in-situ RAMAN-spectroscopie mogelijk. Dit maakt real-time monitoring van het reactieproces mogelijk om de optimale tijd voor maximale opbrengst te identificeren en langdurige verwerking te voorkomen.
De MM 400 biedt vele voordelen voor mechanochemische toepassingen:
Tijdsverloop van de Knoevenagelreactie tussen vanilline en barbituurzuur onder mechanochemische omstandigheden met behulp van 2x10 mm zirkoniumoxide maalkogels in 19 ml PMMA maalpot bij 30 Hz. Reactie loopt over 30 minuten met zichtbare voortgang aangegeven door kleurverandering.
Met dank aan Dr. Sven Grätz, Ruhr-Universiteit Bochum, Faculteit Scheikunde en Biochemie, AG Prof. Borchardt.
In-situ Raman spectroscopy is a powerful analytical technique that allows for the monitoring and analysis of materials in their natural or process environment. This method utilizes Raman scattering, a phenomenon where light interacts with molecular vibrations, leading to shifts in the wavelength of the scattered light. These shifts provide a unique spectral fingerprint for the material being analyzed, offering insights into its chemical composition or molecular structure.
The "in-situ" aspect refers to the ability to observe and measure these characteristics directly during an ongoing process. This can include observing changes in the presence of various chemical reactions, also the so called mechanochemistry. Mechanochemistry involves the use of impact, shearing, or friction actions to induce chemical changes in solids. This approach is increasingly popular for its ability to bypass the need for solvents, potentially offering a more environmentally friendly and energy-efficient pathway for chemical synthesis. The Raman spectroscopy can provide invaluable insights into the reaction mechanism, phase transformations, reaction kinetics or for optimization of reaction conditions.
The MM 400 is “Raman-ready”, allowing easy removal of the bottom plate inlay. The bottom plate has openings for the Raman probe to consistently measure at the bottom of the jars by placing the Raman probe underneath the mill and thus underneath the jars, where particle interaction is most intense, ensuring accurate data. The Retsch PMMA grinding jars, with their transparency and chemical resistance, enhance spectral data without contamination. The plane outer shapes of the jars further enhance the spectroscopic data. These design adjustments streamline the experimental workflow. Researchers can now perform in-situ Raman spectroscopy with greater ease and precision, opening new possibilities for in-depth material analysis.

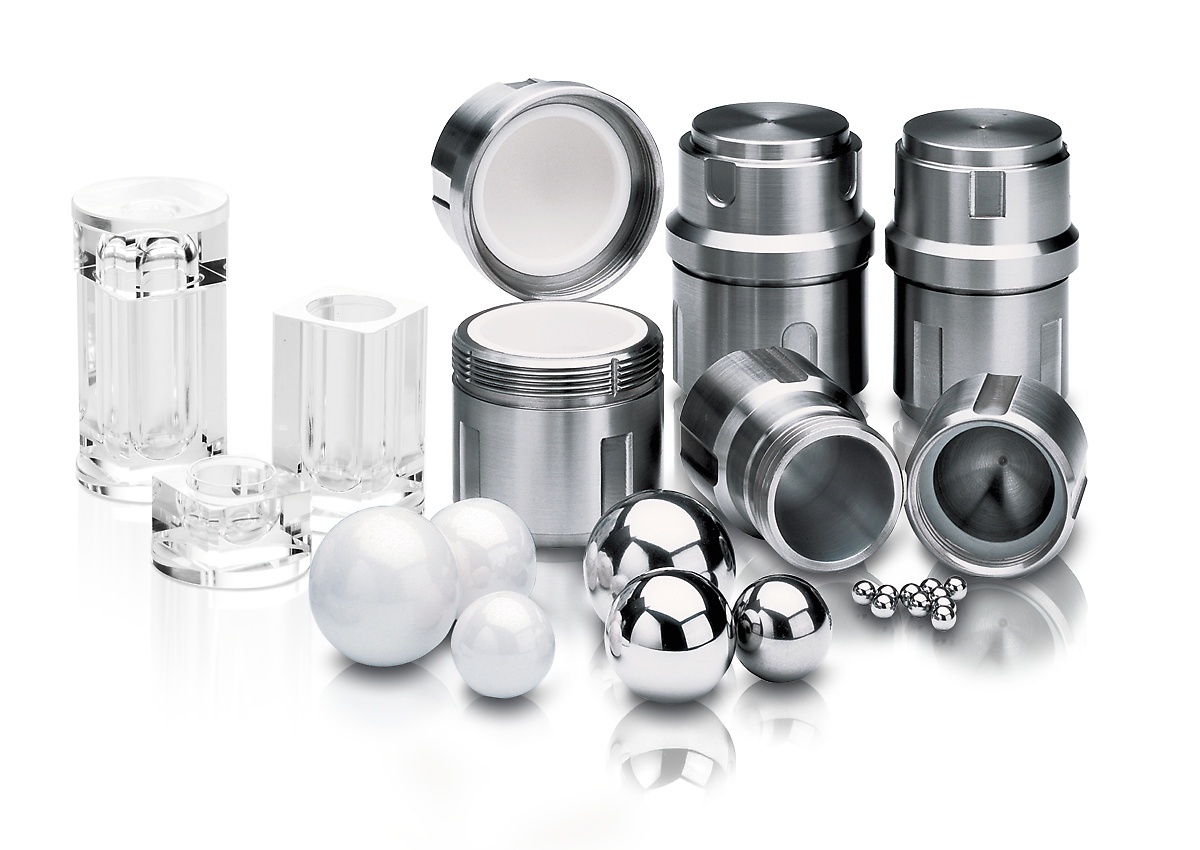

Het nominale volume van de verschroefbare maalkamers varieert van 1.5 ml tot 50 ml; beschikbare materialen zijn gehard staal, roestvrij staal, agaat, wolframcarbine, zirconiumoxide en PTFE, waarmee een contaminatie-vrije monstervoorbereiding gewaarborgd wordt.
Transparante PMMA maalbekers worden gebruikt voor in-situ RAMAN spectroscopie maar maken ook toepassingen mogelijk met foto-chemische reacties. Bovendien zijn deze bestand tegen talloze chemicaliën. De maalbekers kunnen gebruikt worden met de voorloper van de MM 400, evenals omgekeerd waarbij de oude maalkamers passen op dit nieuwste model kogeltrilmolen.

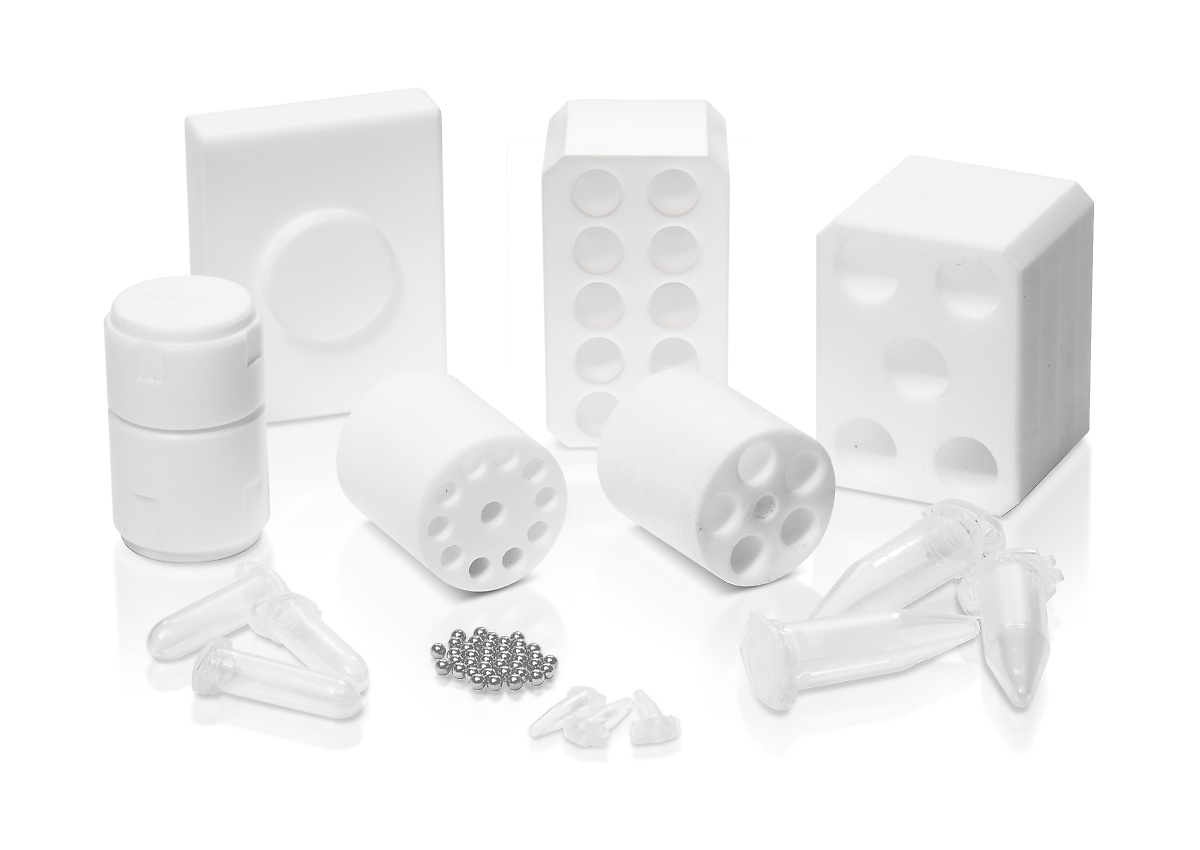

Adapters voor 0.5 / 1.5 / 2 / 5 ml wegwerpcontainers kunnen in de MM 400 gebruikt worden. Voor grotere monstervolumes, bvb. voor proteïne-extractie, kunnen konische centrifugeerbuizen van 50 ml ofwel wijdmondsflessen van 30 ml gebruikt worden.

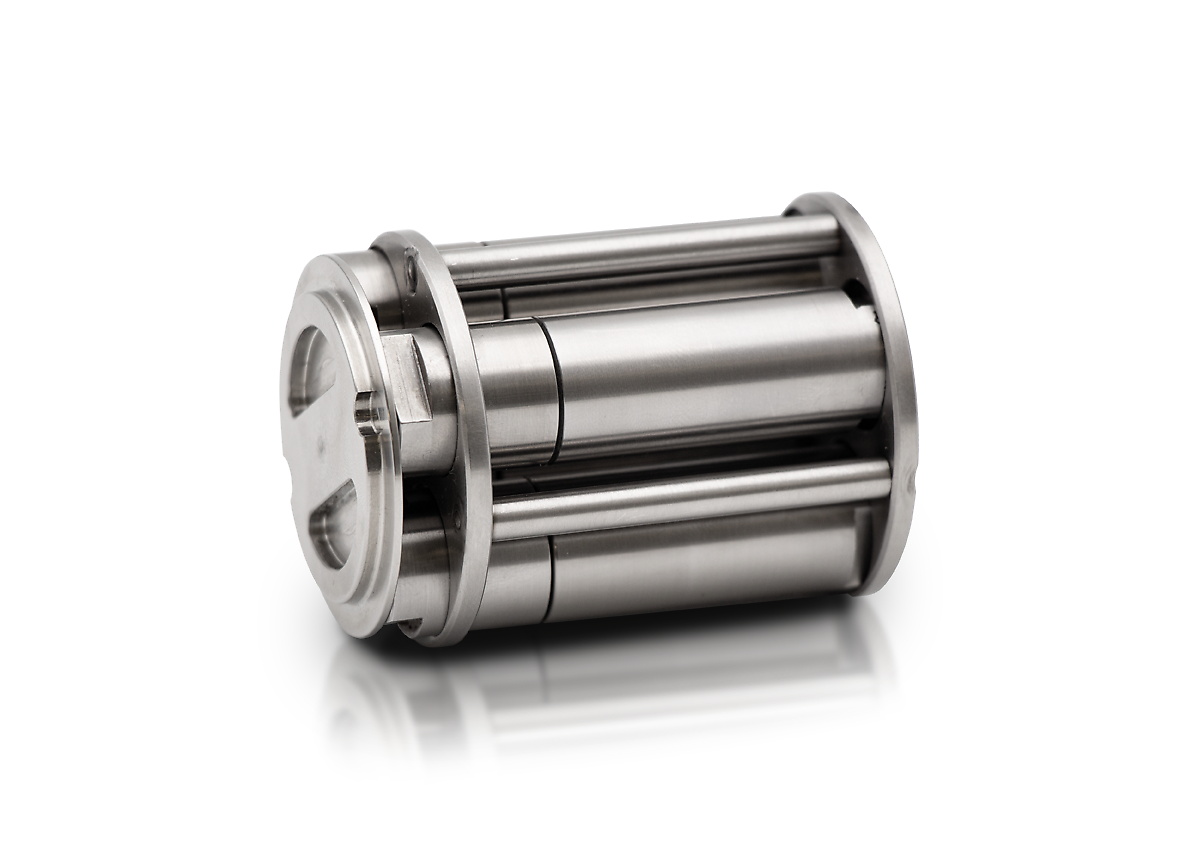

De MM 400 kan uitgerust worden met adapters voor gelijktijdige vermaling in vier maalkamers van 5 ml uit roestvrij staal, dus ober beide schudarmen gespreid een gelijktijdige vermaling van 8 monsters. Deze verhoogde capaciteit kan met name van voordeel zijn bij mechanochemische toepassingen.
1.5 of 2 ml
Safe-lock
wegwerpbuisjes
2 x 10 buisjes max.
5 ml
Safe-lock
wegwerpbuisjes
2 x 5 buisjes max.
30 ml
wegwerp
wijdmondsflessen
2 x 4 flessen max.
50 ml
wegwerp konische
centrifugebuizen
2 x 4 buizen max.
Het maalkamervolume moet aangepast zijn aan de monstergrootte om optimale resultaten te bekomen. Idealiter zijn de maalkogels 3 keer groter dan de grootste te vermalen deeltjes. Het aantal en de aanbevolen afmetingen zijn terug te vinden in onderstaande tabel volgens deze vuistregel. Om bijvoorbeeld 20 ml monster met stukken tot 8 mm te vermalen, gebruikt men best een 50 ml maalkamer en 25 mm maalkogels. Volgens de tabel volstaat 1 maalkogel per maalbeker. bij 20 ml van een monster met deeltjes van 5 mm, neemt men best vier knikker van 15 mm per maalkamer.
| Maalbeker nominaal volume |
Monsterhoeveelheid | Max. invoergrootte | Aanbevolen kogelvulling (aantal) | ||||||
| Ø 5 mm | Ø 7 mm | Ø 10 mm | Ø 12 mm | Ø 15 mm | Ø 20 mm | Ø 25 mm | |||
| 1.5 ml | 0.2 - 0.5 ml | 1 mm | 1 - 2 | - | - | - | - | - | - |
| 5 ml | 0.5 - 2 ml | 2 mm | - | 1 - 2 | - | - | - | - | - |
| 10 ml | 2 – 4 ml | 4 mm | - | 5 - 7 | 1 - 2 | 1 - 2 | - | - | - |
| 25 ml | 4 – 10 ml | 6 mm | - | - | 5 - 6 | 2 - 4 | 1 - 2 | - | - |
| 35 ml | 6 – 15 ml | 6 mm | - | - | 6 - 9 | 4 - 6 | 2 - 3 | 1 | - |
| 50 ml | 8 – 20 ml | 8 mm | - | - | 12 - 14 | 6 - 8 | 3 - 4 | 1 | 1 |
De tabel toont de aanbevolen maalkogel vulling (in aantallen) van kogels van verschillende grootte in verhouding tot het maalpotvolume, de monsterhoeveelheid en de maximale invoergrootte.
RETSCH kogeltrilmolens zijn echte allrounders. Ze homogeniseren, bijvoorbeeld, legeringen, diervoeder, beenderen, keramiek, granen, chemische producten, kolen, cokes, geneesmiddelen, electro-schroot, glas, haren, mineralen, oliezaden, ertsen, papier, plantenmateriaal, kunststoffen, filterkoek, bodems, stro, tabletten, textiel, weefsels, tabak, afval, hout, wol, enz.
30 ml monster
50 ml roestvrij stalen maalbeker
1 x 25 mm roestvrij stalen maalkogel
2 min bij 30 Hz
30 ml celsuspensie
8 x 50 ml conische centrifuge buizen (adapter)
met 25 ml glasparels elk; 0,5-0,75 mm
30 s bij 30 Hz
15 ml monster
50 ml roestvrij stalen maalbeker
1 x 25 mm roestvrij stalen maalkogel
verbrossing in LN2 (vloeibaar stikstof) gedurende 3 min
4 x 2 min bij 30 Hz met tussentijdse koeling
20 ml monster
50 ml roestvrij stalen maalbeker
1 x 25 mm roestvrij stalen maalkogel
1 min bij 30 Hz
5 ml monster
10 ml zirconiumoxide maalbeker
2 x 12 mm zirconiumoxide maalkogels
3 min bij 30 Hz
20 ml monster
50 ml roestvrij stalen maalbeker
1 x 25 mm roestvrij stalen maalkogel
verbrossing in vloeibaar stikstof (LN2) gedurende 3 min
4 x 2 min bij 30 Hz met tussentijdse koeling
3 g monster
50 ml roestvrij stalen maalbeker
1 x 25 mm roestvrij stalen maalkogel
verbrossing met LN2 (vloeibaar stikstof) gedurende 2 min
90 s bij 30 Hz
10 ml monster
25 ml zirconiumoxide maalbeker
2 x 15 mm zirconiumoxide kogels
2 min bij 30 Hz
Bezoek onze toepassingsdatabase om de beste oplossing voor uw monstervoorbereiding of analyse te vinden.
Onze toestellen zijn erkend als referentie voor een breed bereik aan toepassingen in wetenschap en onderzoek. Dit valt ook op in de uitvoerige citaten in wetenschappelijke publicaties. Download of deel gerust deze artikels.
| Toepassingen | size reduction, mixing, homogenization, cell disruption, cryogenic grinding, mechanochemistry |
| Toepassingsdomein | biologie, bouwmaterialen, chemistrie / kunststoffen, engineering / electronica, geneesmiddelen / farmaceutica, geologie / metallurgie, glas / keramiek, landbouw, milieu / recycling, voeding |
| Toevoermateriaal | hard, middel-hard, zacht, breekbaar, elastisch, vezelig |
| Maalprincipe | impact, wrijving |
| Korrelgrootte materiaal* | <= 8 mm |
| Eindfijnheid* | ~ 5 µm |
| Batchgrootte / Toevoerhoeveelheid* | max. 2 x 20 ml |
| Aantal maalstations | 2 |
| Vibrational frequency | 3 - 30 Hz (180 - 1800 min-1) |
| Typische gemiddelde maalduur | 30 s - 2 min |
| Max. grindig time | 99 u |
| Droog malen | ja |
| Nat malen | ja |
| Cryogeen malen | ja |
| Celdisruptie met reactiecups | ja, tot 20 x 2.0 ml |
| Autocentrerend klemsysteem | ja |
| Maalbekertypes | met schroefdeksel |
| Materiaal van maalwerktuigen | gehard staal, roestvrij staal, wolfraamcarbide, agaat, zirkoniumoxide, PTFE, PMMA |
| Maalbeker maten | 1.5 ml / 5 ml / 10 ml / 25 ml / 35 ml / 50ml |
| Instelling maalduur | digitaal, 10 s - 8 h |
| Memoriseerbare standaardprocedures | 12 |
| Opbergbare cyclusprogramma's | 6 |
| Gegevens electriciteit | 100-240 V, 50/60 Hz |
| Aansluiting electriciteit | mono fase |
| Beschermingsklasse | IP 30 |
| Vermogen | 165W |
| B x H x D gesloten | 385 x 350 x 470 mm |
| Netto gewicht | ~ 27,5 kg |
| Standaarden | CE |
De maalbekers van de MM 400 voeren een radiale schudbeweging uit in horizontale positie. Door de intertie van de maalknikkers, ontstaat er een impact met zeer hoge energie op het monstermateriaal ter hoogte van de afgeronde uiteinden van de maalbeker, waardoor verpulvering optreedt. Daarnaast ontstaat er door de gelijktijdige beweging van de maalkogels en de maalbeker een intensief meng-effect.
De meng-graad kan nog versterkt worden door gebruik te maken van meerdere kleinere knikkers. Wanneer meerdere kleine kogels gebruikt worden (bvb. glasparels) dan kan men ook biologisch materiaal verwerken (celdisruptie). De hoge wrijvingseffecten tussen de knikkertjes vergroten de efficiëntie m het celmateriaal vrij te maken.
[1] Reaction scheme and performance of the experiments: Prof. Dr. Claudia Weidenthaler, Research Group Leader Heterogeneous Catalysis Powder Diffraction and Surface Spectroscopy, Max-Planck Institut für Kohleforschung, Mülheim an der Ruhr.
