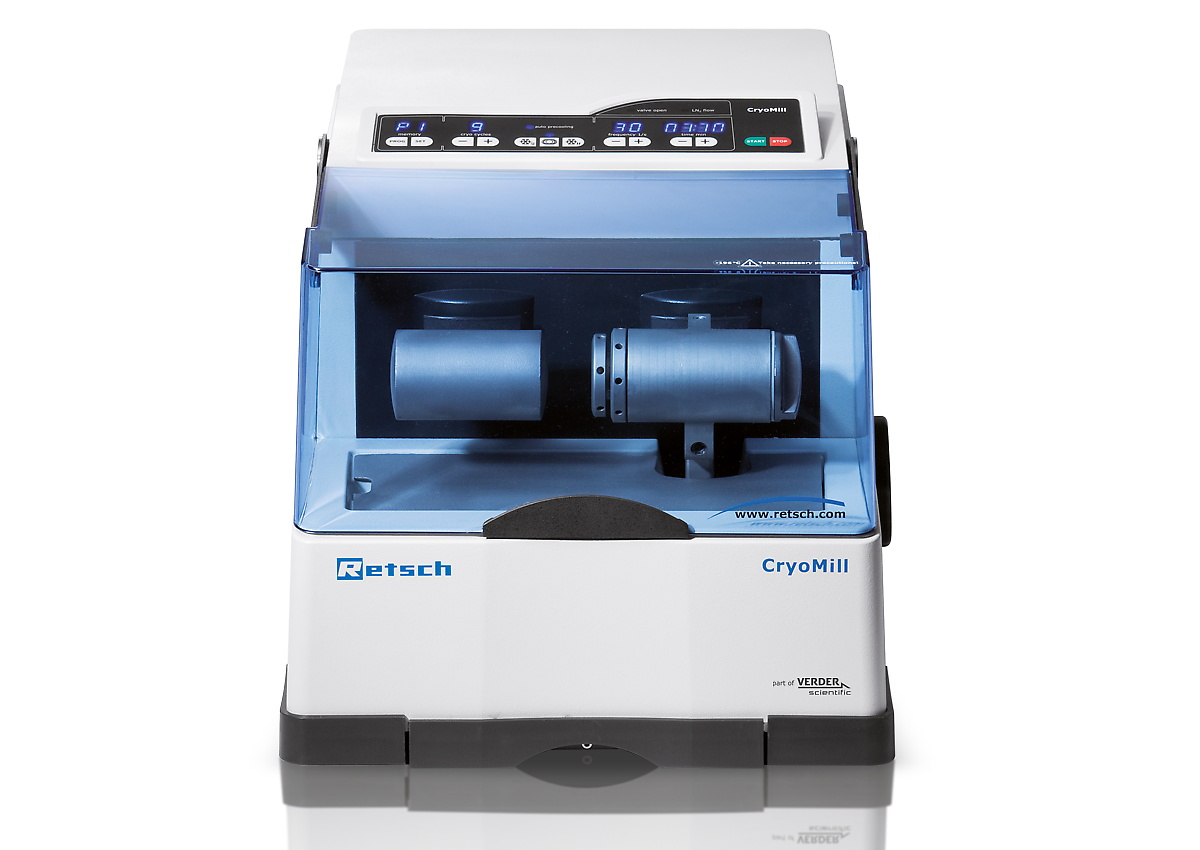

Cryogeen malen is een proces waarbij thermisch gevoelige en elastische stoffen met succes worden verwerkt door afkoeling met vloeibare stikstof (LN2). De CryoMill is een laboratoriumkogelmolen die speciaal voor deze toepassing is ontworpen. Het beschikt over een geïntegreerd koelsysteem dat de maalbeker continu koelt met vloeibare stikstof voor en tijdens het maalproces. Zo wordt het monster bros en blijven vluchtige componenten behouden.
De vloeibare stikstof wordt continu aangevoerd vanuit een automatisch vulsysteem in de exacte hoeveelheid die nodig is om de temperatuur op –196 ° C te houden. De gebruiker komt nooit rechtstreeks in contact met LN2 wat een hoge mate van bedieningsveiligheid garandeert. De veelzijdigheid van de CryoMill (cryogeen, maar ook nat en droog malen bij kamertemperatuur) maakt hem de ideale molen voor monsterhoeveelheden tot 20 ml. Krachtig kogelmalen resulteert in de hoogste maalgraad.
De CryoMill is een cryogene maler die ontworpen werd met het oog op de veiligheid van de gebruiker. De vloeibare stikstof stroomt door het gesloten systeem en de gebruiker komt nooit in direct contact met LN2 wat zorgt voor een hoge mate van bedrijfszekerheid. Het automatische koelsysteem garandeert dat het maalproces niet wordt gestart voordat het monster grondig is afgekoeld. Dit resulteert in een lager verbruik en garandeert reproduceerbare cryogene maalresultaten.
De CryoMill is zeer eenvoudig te bedienen. Parameters zoals schudfrequentie, voorkoeling of maalduur kunnen digitaal worden ingesteld via een duidelijk gestructureerd toetsenbord. LED's in het display geven de huidige processtap aan, bvb. koelen of malen.
Meestal duurt het malen slechts enkele minuten, zodat het monster tijdens het proces niet warm wordt. Indien echter langere slijptijden nodig zijn, is het ook mogelijk om periodes van tussentijdse afkoeling en het aantal cryogene cycli vooraf te selecteren.
Alle instrumentparameters blijven behouden tijdens stand-bybedrijf voor volgende processen. De laboratoriummolen kan ook zonder koeling worden bedreven, waardoor hij geschikt is voor een breed gamma aan toepassingen.

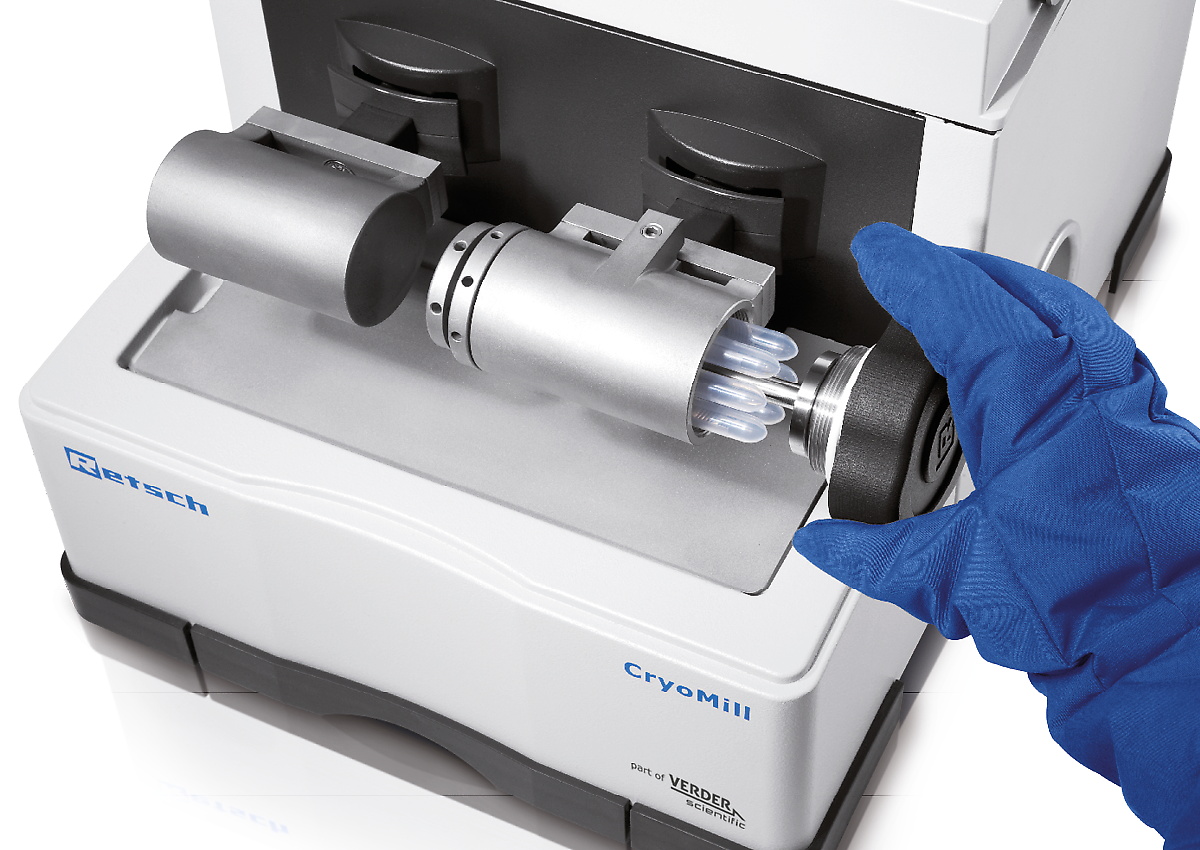

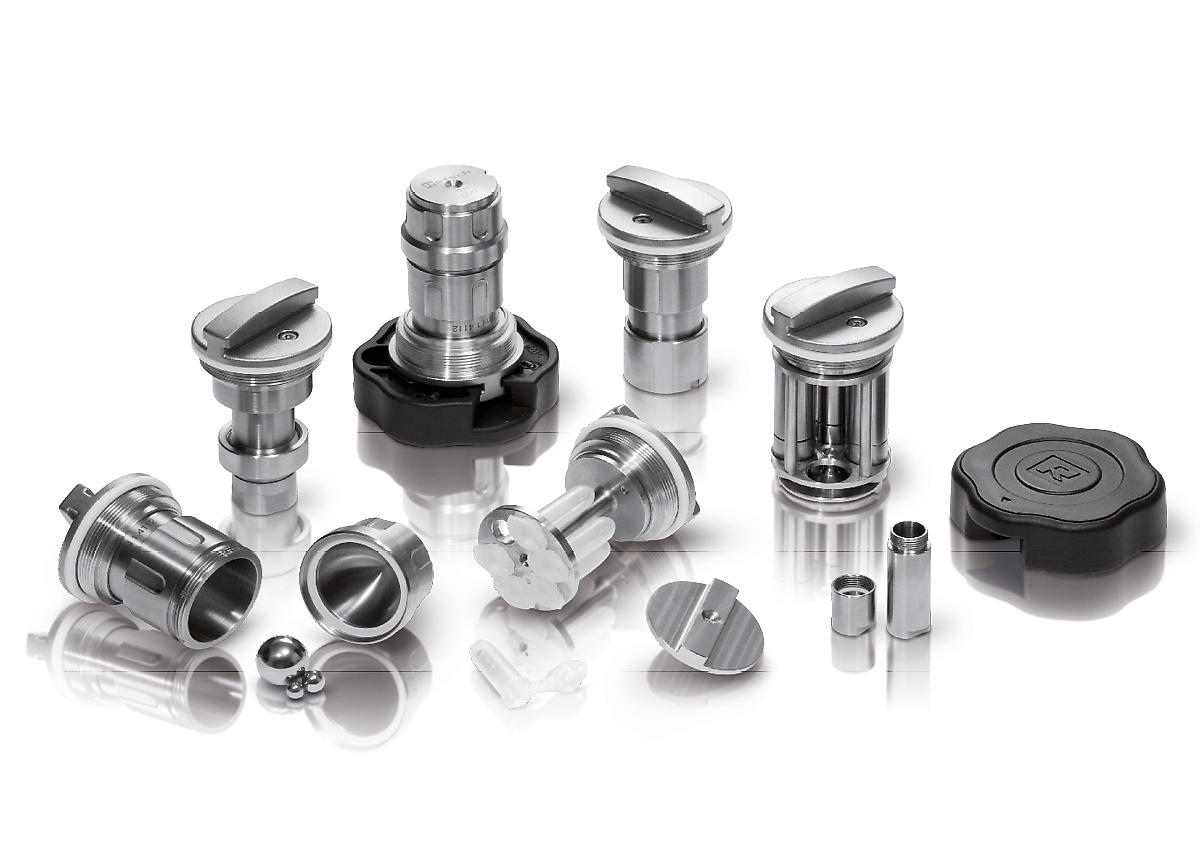

De CryoMill is uitgerust met één maalstation voor maalpotten met schroefdeksel met een inhoud van 10 ml, 25 ml, 35 ml of 50 ml. Het is ook mogelijk om adapters te gebruiken voor 4 maalpotjes van elk 5 ml en voor 6 reactievaatjes van elk 2 ml. Een maalbeker van 25 ml van zirkoniumoxide en bijpassende maalknikkers, evenals een PTFE-container zijn beschikbaar voor toepassingen waarbij staal verontreiniging zou veroorzaken.

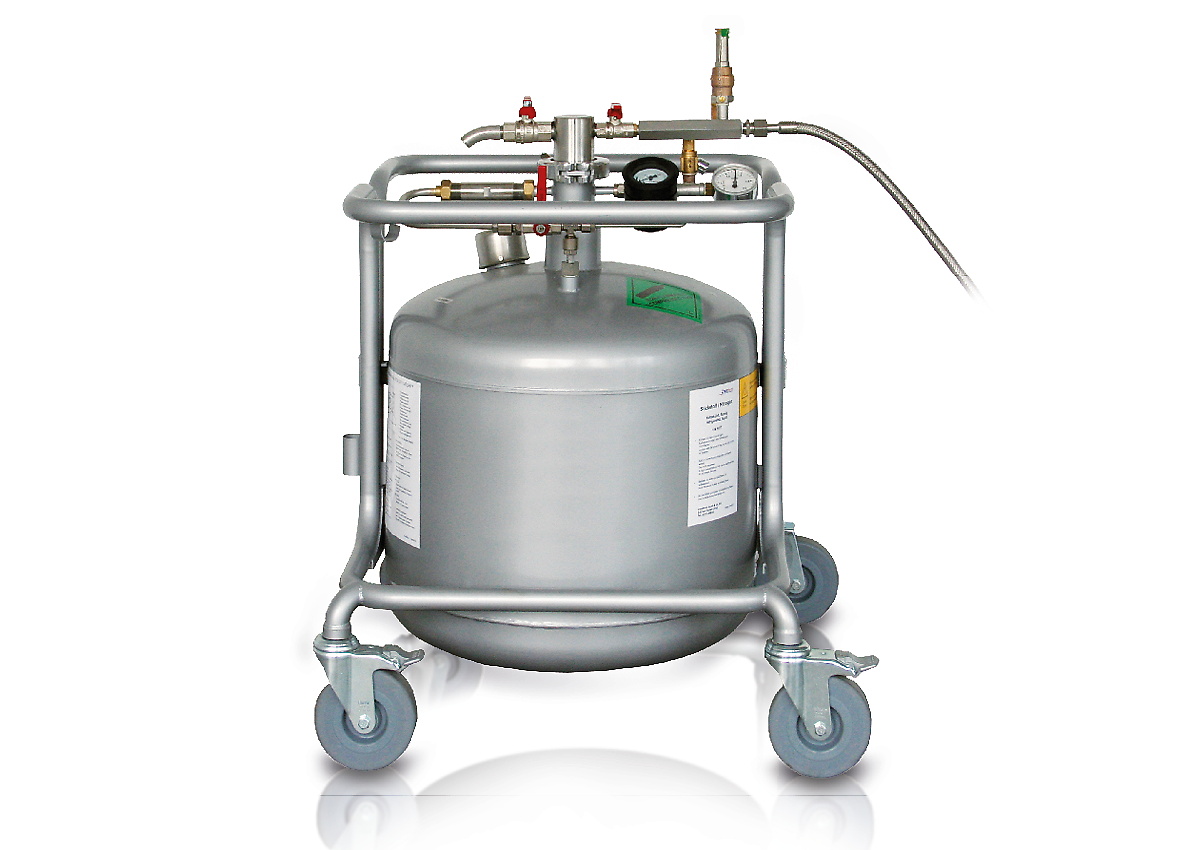

Voor een veilige en comfortabele bediening biedt RETSCH een automatisch vulsysteem voor vloeibare stikstof dat verkrijgbaar is met een container van 50 liter en zorgt voor koeling in cryogene maaltoepassingen gedurende ongeveer 5 uur. Ook is het mogelijk om bestaande cryo tanks aan te sluiten op de molen in combinatie met een aansluitslang met veiligheidsklep.
Door de automatische verbrossing van de monsters tijdens cryogeen malen is de CryoMill geschikt voor het verpulveren van bijvoorbeeld afval, aarde, chemische producten, weefsel, haar, hout, rioolslib, botten, plastic, oliehoudende zaden, papier, planten, pillen, textiel, diervoeder, wol enz.
rubber duck
hard plastic
textiel
gummy beren
Bezoek onze toepassingsdatabase om de beste oplossing voor uw monstervoorbereiding of analyse te vinden.
| Toepassingen | malen, mengen, homogenisatie, celdisruptie |
| Toepassingsdomein | biologie, bouwmaterialen, chemistrie / kunststoffen, engineering / electronica, geneesmiddelen / farmaceutica, geologie / metallurgie, glas / keramiek, landbouw, milieu / recycling, voeding |
| Toevoermateriaal | hard, middel-hard, zacht, breekbaar, elastisch, vezelig |
| Maalprincipe | impact, wrijving |
| Korrelgrootte materiaal* | <= 8 mm |
| Eindfijnheid* | ~ 5 µm |
| Batchgrootte / Toevoerhoeveelheid* | max. 20 ml |
| Aantal maalstations | 1 |
| Vibrational frequency | digitaal, 5 - 30 Hz (300 - 1800 min-1) |
| Typische gemiddelde maalduur | 10 min / 4 min (koelen/ malen) |
| Droog malen | ja |
| Nat malen | ja |
| Cryogeen malen | ja |
| Celdisruptie met reactiecups | ja |
| Autocentrerend klemsysteem | ja |
| Maalbekertypes | met schroefdeksel |
| Materiaal van maalwerktuigen | gehard staal, roestvrij staal, zirkoniumoxide, PTFE |
| Maalbeker maten | 5 ml / 10ml / 25 ml / 35 ml / 50 ml |
| Autofill | 50 l |
| Instelling maalduur | digitaal, 30 s - 99 min |
| Memoriseerbare standaardprocedures | 9 |
| Gegevens electriciteit | 100-240 V, 50/60 Hz |
| Aansluiting electriciteit | mono fase |
| Beschermingsklasse | IP 30 |
| Vermogen | 260 W |
| B x H x D gesloten | 395 x 373 x 577 mm (D: 710 mm met uitlaatbuis) |
| Netto gewicht | ~ 45 kg |
| Standaarden | CE |
De maalbeker van de CryoMill voert radiale trillingen uit in horizontale positie. De inertie van de maalkogels zorgt ervoor dat ze met hoge energie op het monstermateriaal aan de afgeronde uiteinden van de maalpot botsen en het verpulveren.
De maalbeker wordt voor en tijdens het cryogene maalproces continu gekoeld met vloeibare stikstof (LN2) uit het geïntegreerde koelsysteem.
